10KV电力电缆冷缩电缆头的制作要求
来源: 太平洋电线电缆 发布日期: 2021.08.17 浏览次数:
信息摘要:
我们的日常生活带之中,四处能够见到电缆线安裝及维修工程项目。在许多的工程项目之中,10KV电力电缆做为输电线路的一部分,应用这类电缆线,因其…

我们的日常生活带之中,四处能够见到电缆线安裝及维修工程项目。在许多的工程项目之中,10KV电力电缆做为输电线路的一部分,应用这类电缆线,因其常见故障概率低、可以信赖、出线灵便而获得广泛运用。可是伴随着长期的应用,电缆线一旦出常见故障,维修难度系数很大,危险因素也大,因而在安裝、铺设时要尤其多方面留意。河南省中国太平洋电缆线,是一家生产和销售变频电缆, 控制电缆,髙压电线电缆,电缆线,矿物绝缘电线的河南省生产厂家,今日给小伙伴们讲下10KV电缆线冷缩头的制做规定,期待能协助到您。

10kV橡塑制品冷缩电缆接头的制做规定:

1、剥外护线套、铠装电缆和里衬层。将电缆线调直,擦干净,剥掉A 接线端子深层(C)长的外护线套,捆扎线,留钢铠30mm,内护层10mm,其他的剥除;铜屏蔽掉边缘用PVC胶布缠紧。

2、固定不动钢铠地线。将钢铠上的漆料锈迹布光,把卡有“钢铠地线”标示环的地线用大恒力弹簧固定不动在钢铠上(为了更好地坚固,地线要留出10mm-20mm的头,恒力弹簧将其绕一圈后,把冒头的翻折回家,再用恒立缠绕)。

3、缠添充胶。自护线套断裂面下列50mm至全部恒力弹簧,钢铠及内护层,用添充胶缠绕双层。

4、固定不动铜屏蔽电缆。将另一地线的一头塞入三线芯正中间,再将垫锥塞进,随后用此地线在三线芯根处包绕一圈,再用恒力弹簧在地线外围绕固定不动。

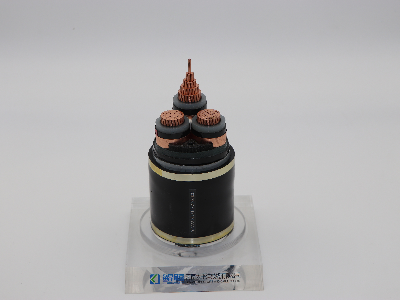

10KV电力电缆

5、缠自粘带。在添充胶及恒力弹簧外缠一层灰黑色自粘带。

6、固定不动冷缩指套。先将指端三个小支撑点管稍微拽出一点(从里看和指根两端对齐),再将指套套进,尽可能舒张压,反方向先将张大嘴端塑胶条抽出来,再抽出来指端塑胶条。指套手指头往上面200mm以内缠绕PVC胶布。

7、固定不动冷缩管。将冷缩套管至指套根处,反方向抽出来塑胶条(抽时手不必紧握着未收拢的冷缩管)。

8、剥铜屏蔽掉、外半导体材料层。保存10mm铜屏蔽掉,其他剥除,保存15mm外半导体材料,其他剥除。按接线端子的深层摘除各相绝缘层。将外半导电性层及导体和绝缘体尾端用数控刀片倒圆角,按原相色缠绕相色条。

9、绕半导电带。在铜屏蔽掉上缠绕半导带(和冷缩管缠平)。用打磨砂纸打磨抛光电缆护套表层,并且用清理纸清理。清理时,从线芯边缘起,撸到外半导层,切勿来擦。将散热膏涂线上芯表层(多涂)。

10、定冷缩终端。渐渐地带动终端内的支撑点条,直至和终端端口号两端对齐。将终端穿进电缆芯长度安裝限位开关线对章。轻轻地带动支撑点条,使冷缩终端收拢(如逐渐收拢时发觉终端和限位开关线移位,可以用把手它改正回来),将接线端子插上并铆压。

11、固定不动密封性管。用添充胶将接线端子铆压位置的空隙和压印缠平,从上一个伞裙至全部添充胶外缠绕一层密封剂,终端上的密封剂外要缠一层PVC胶布,不然支撑点条和其黏连;将密封性套管在这里位置收拢,如密封性管与接线端子间有空隙,可把密封性管翻过去,在接线端子上缠一些密封剂后再把密封性卷起回家;再翻开指套大端,用密封剂将外护线套缠紧,并把地线夹在密封胶条正中间,避免渗水,随后翻回指套,用扎带将指套外的地线固定不动。
