bttz电缆有五芯的吗?
来源: 太平洋电线电缆 发布日期: 2021.05.31 浏览次数:
信息摘要:
bttz电缆有五芯的吗?BTTZ电缆,其铜护套直接可以作为PE使用,不需要一个五芯。

bttz电缆有五芯的吗?

bttz电缆是目前国际only认可的矿物绝缘电缆,它采用高导电率的实心铜芯导线作导体,高度压缩的粉末状氧化镁(MgO)作绝缘,无缝铜管作护套,经特殊工艺制作而成的现代建筑布线电缆和特殊行业(冶金、化工、石油等)用电缆。

根据GB13033-2007标准生产制造的BTTZ电缆,其铜护套直接可以作为PE使用,不需要一个五芯。如设计为5芯,实际选用4芯即可。因为该型号电缆生产及原材料相关限制,导体规格35mm²及以上须选用单芯电缆,以方便敷设。比如:4x35 即4根35平方单芯电缆组合为一个回路。

在产品设计中,bttz电缆实际上不需要用到5芯,因为4芯+铜护套(接地)就可以充当5芯的了。但是很多设计院都忽略了铜护套,直接设计5芯的规格。一般可以使用4芯的bttz电缆,再另外多配1根单芯的。


一、常见的bttz电缆规格如下:

型号 规格 芯数 额定电压
BTTZ 1.0~400mm² 1,2,3,4,7,12,19芯 750V
BTTVZ 1.0~400mm² 1,2,3,4,7,12,19芯 750V
WD-BTTYZ 1.0~400mm² 1,2,3,4,7,12,19芯 750V
BTTQ 1.0~4mm² 1,2,3,4,7芯 500V
BTTVQ 1.0~4mm² 1,2,3,4,7芯 500V
WD-BTTYQ 1.0~4mm² 1,2,3,4,7芯 500V


二、bttz电缆介绍

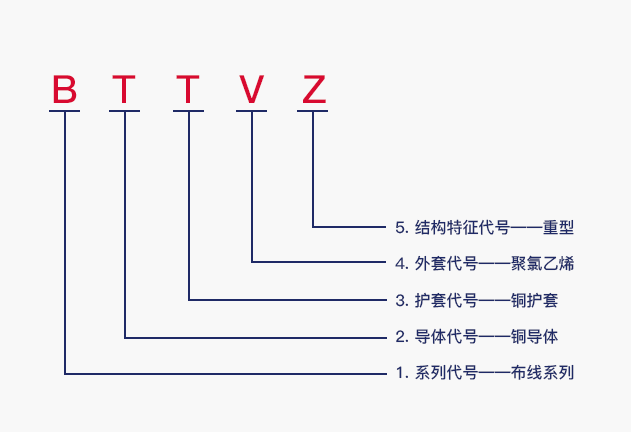

bttz电缆介绍

1.系列代号
B:布线用矿物绝缘电缆

2.导体代号
T:铜导体

3.护套代号
T:铜护套
TH:铝合金护套

4. 外套代号
V:聚氯乙烯外套
Y:聚烯烃外套

5.结构特征代号
Q:轻型
Z:重型

※为符合各地相关验收规范,可在型号前面加上WD-,WDZAN-,WDZN-,NH-,ZR- 等功能代号。


以上就是bttz电缆有五芯的解释。收藏河南太平洋线缆(http://www.hntpyxl.com)了解更多电缆知识。河南太平洋线缆长期生产加工定各种矿物质防火电缆:bttz,bttzq,bttvz等矿物质电缆。详情咨询我们!
