     对于初入电线电缆行业的人来说,最头疼的莫过于电线电缆的各种型号规格代码的含义了。

      对于初入电线电缆行业的人来说,最头疼的莫过于各种电线电缆的规格型号代码的含义了。万物皆有规律,况且电缆还是人类生存制造归类的呢,今天河南太平洋线缆的小编就给介绍下常见的电线电缆规格型号及其代表的含义。

电线电缆的完整命名通常较为复杂,所以人们有时用一个简单的名称(通常是一个类别的名称) 结合型号规格来代替完整的名称,如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。电线电缆的型谱较为完善,可以说,只要写出电线电缆的标准型号规格,就能明确具体的产品,但它的完整命名是怎样的呢?

一、电线电缆产品的命名有以下原则:

1、产品名称中包括的内容:

(1)产品应用场合或大小类名称

(2)产品结构材料或型式;

(3)产品的重要特征或附加特征

基本按上述顺序命名,有时为了强调重要或附加特征,将特征写到前面或相应的结构描述前。

2、结构描述的顺序

产品结构描述按从内到外的原则:导体-->绝缘-->内护层-->外护层-->铠装型式。

3、简化

在不会引起混淆的情况下,有些结构描述省写或简写,如汽车线、软线中不允许用铝导体,故不描述导体材料。

案例:ZC-YJV22-8.7/15KV是额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆

其中

“电力电缆”是产品的大类名称

8.7/15KV是使用场合/电压等级,“额定电压是8.7/15kV”

ZC表示C级阻燃,强调的是特征

导体材料是铜芯(T),一般省略不写

YJ表示绝缘材料是“交联聚乙烯绝缘”

22表示“钢带铠装”——铠装层材料及型式(双钢带间隙绕包)

V表示“聚氯乙烯护套”——内外护套材料(内外护套材料均一样,省写内护套材料)

ZC-YJV22代码含义

二、电线电缆的型号组成与顺序如下:

[1:类别、用途]-[2:导体]-[3:绝缘]-[4:内护层]-[5:结构特征]-[6:外护层或派生]-[7:使用特征]

其中,1-5项和第7项用拼音字母表示,高分子材料用英文名的第位字母表示,每项可以是1-2个字母;第6项是1-3个数字。

型号中的省略原则:电线电缆产品中铜是主要使用的导体材料,故铜芯代号T 省写,但裸电线及裸导体制品除外。裸电线及裸导体制品类、电力电缆类、电磁线类产品不表明大类代号,电气装备用电线电缆类和通信电缆类也不列明,但列明小类或系列代号等。第7项是各种特殊使用场合或附加特殊使用要求的标记,在“-”后以拼音字母标记。有时为了突出该项,把此项写到最前面。如ZR-(阻燃) 、NH-(耐火) 、WDZ-(低烟无卤、企业标准) 、-TH(湿热地区用) 、FY-(防白蚁、企业标准) 等。

数字标记 铠装层 外被层或外护套

0 无 ---

1 联锁铠装 纤维外被

2 双层钢带 聚氯乙烯外套

3 细圆钢丝 聚乙烯外套

4 粗圆钢丝

5 皱纹(轧纹) 钢带

6 双铝(或铝合金) 带

8 铜丝编织

9 钢丝编织

  三、常见的电线电缆规格型号有:

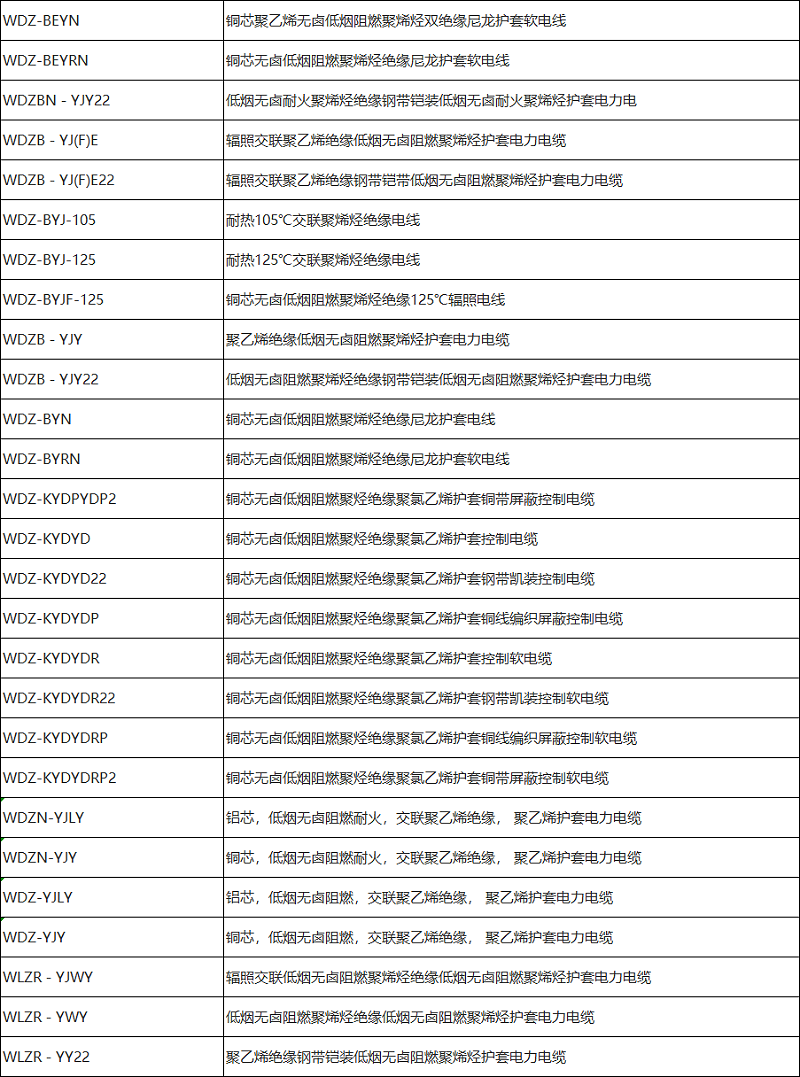

低烟无卤电缆型号规格一览表

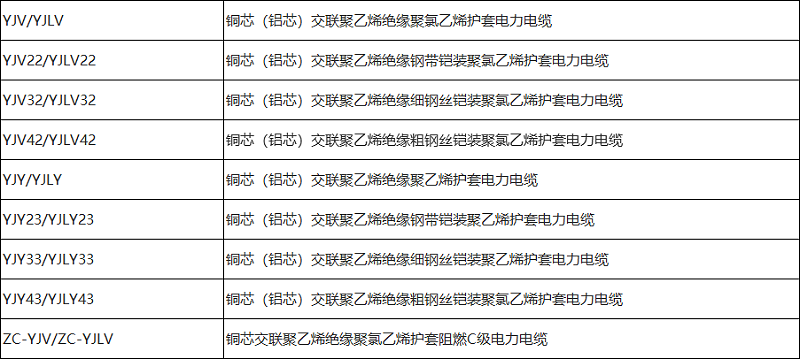

电力电缆型号规格一览表

家装电线及架空电缆型号规格一览表

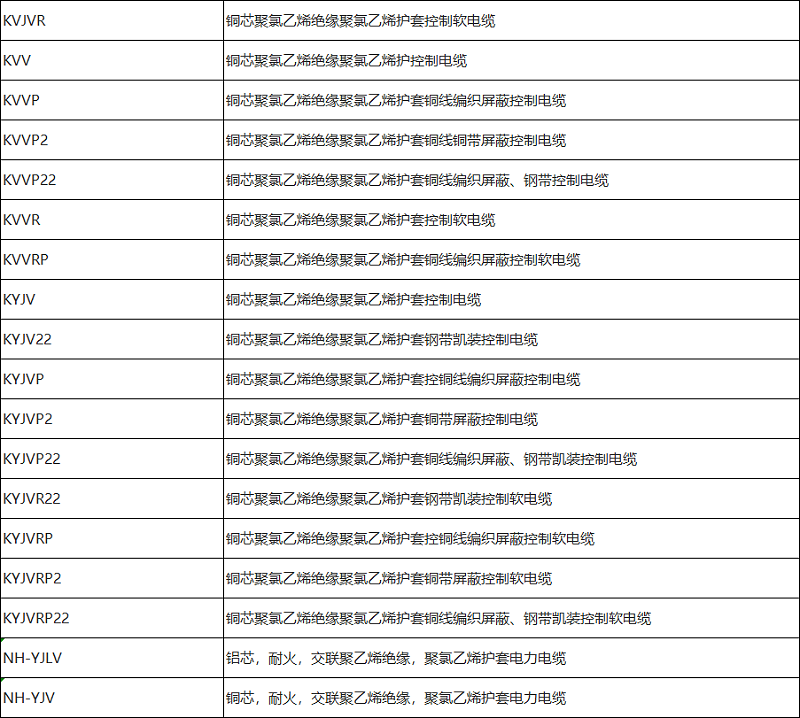

控制电缆、电力电缆型号规格一览表

以上就是今天的分享,河南太平洋线缆有限公司专注电力电缆、高压电缆、低压电缆、铠装电缆、控制电缆、架空电缆、低烟无卤电缆、家装电线等,国标品质,型号齐全,厂家直销,欢迎新老客户询价采购!
