电缆百科:电力电缆和控制电缆的区别与分辨--河南太平洋线缆
来源: 太平洋电线电缆 发布日期: 2020.04.20 浏览次数:
信息摘要:
电缆在现代生活生产中无处不在,我们生活用的电,出行开的车都离不开各种各样的电缆。河南太平洋线缆有限公司建议大家从六方面区分电力电缆和控制电缆…

电缆在现代生活生产中无处不在,我们生活用的电,出行开的车都离不开各种各样的电缆。那么电力电缆控制电缆有什么区别,又如何分辨呢?就让河南太平洋线缆的小编告诉大家吧!

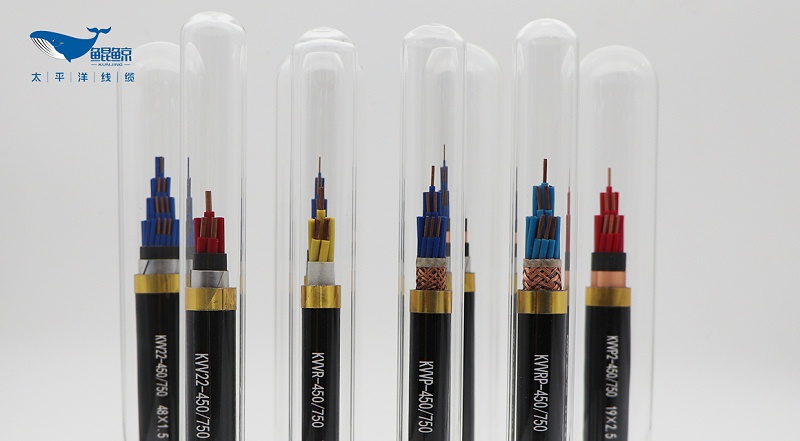

控制电缆-河南太平洋线缆

(控制电缆

一般,K字母开头的电缆都是控制电缆。电缆根据使用环境的要求可分:普通电缆、阻燃电缆、耐火电缆、低烟无卤电缆、家装电线、矿物绝缘电缆等。而在强电里面,电缆分为:控制电缆、高压电缆和低压电缆。但是请记住:控制电缆不是传送信号的!而是导通电流的,流通过控制电缆的电流一般在5A以下,所以控制电缆的截面在2.5mm2以下。

首先,我们可以从外形、颜色、芯数等方面来进行简单的区分:

1、芯颜色的区别:控制电缆的绝缘线芯的颜色一般都是黑色印白字、还有电力电缆低压一般都是分色的。

2、电缆芯数的区别:电力电缆线芯数较少,有单芯、两芯、3芯、4芯(三相四线制),5芯(三相五线制),根据电网要求,最多一般为5芯。而控制电缆传输控制信号用,芯数较多,从2芯~61芯,甚至更多。控制电缆还采用各种线芯结构、屏蔽等措施,来获得满意的电磁兼容效果。

3、线皮区别:电力电缆要求线皮有足够的耐压强度,抗拉伸强度,耐温,耐腐蚀。控制电缆要求比较低。

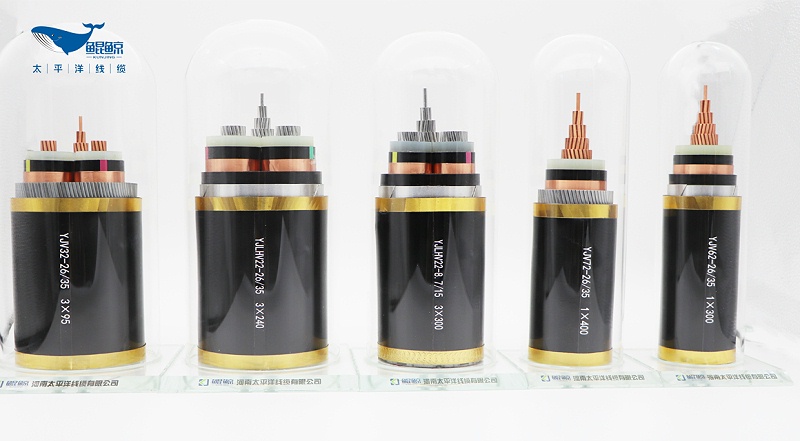

高压电缆-河南太平洋线缆

(高压电力电缆

然后就是从电力电缆和控制电缆的性能、应用上来分辨:

1、截面上的区别:电力电缆为一次负载导线,载流量随功率的增大而增大,导线应用截面也须随电流的增大而增大,因此电力电缆的规格一般较大,大到500平方(常规厂家能生产的范围),再大的截面般能做的厂家就相对少了,而控制电缆为二次指令导线,所控制的是接触器等器件载流运行,负载电流极小,导线截面极小,因此控制电缆的截面一般较小,最大一般不超过10平方。

2、额定电压的区别:电力电缆的额定电压一般为0.6/1kV及以上,控制电缆主要为450/750V。

3、作用的区别:控制电缆从电力系统的配电点把电能直接传输到各种用电设备器具的电源连接线路,而电力电缆主要用在发、配、输、变、供电线路中的强电电能传输,通过的电流大,电力电缆在电力系统主干线中用以传输和分配大功能电能。

同样规格的工业电器电力电缆和控制电缆在生产时,电力电缆的绝缘和护套厚度比控制电缆厚。首先,控制电缆属于电器装备用电缆,和电力电缆是电缆五大类中的2个。控制电缆的标准是9330,电力电缆的标准是GB12706。

这样一对比,是不是就很容易区分电力电缆和控制电缆了呢?今天的分享就到这里,更多电缆知识请关注河南太平洋线缆有限公司( http://www.hntpyxl.com/),本公司专注电线电缆行业十三年,为您提供各种规格的国标电缆,电力电缆,控制电缆,架空电缆,阻燃电缆,铝合金电缆,家装电线及各种特种电缆。产品丰富,厂家直销,欢迎新老客户采购!
