低压电缆什么时候用5芯(3+2、4+1)?
来源: 太平洋电线电缆 发布日期: 2020.12.10 浏览次数:
信息摘要:
低压电缆什么时候用5芯(3+2、4+1)?郑州电缆厂家-河南太平洋线缆整理了相关文件及资料供大家参考:

低压电缆什么时候用5芯(3+2、4+1)?郑州电缆厂家-河南太平洋线缆整理了相关文件及资料供大家参考:

3.2.7符合下列情况之一的线路,中性导体的截面应与相导体的截面相同:

1单相两线制线路;

2铜相导体截面小于等于16mm2或铝相导体截面小于等于25mm2的三相四线制线路。

3.2.8符合 下列条件的线路,中性导体截面可小于相导体截面:

1铜相导体截面大于16mm2或铝相导体截面大于25mm2 ;

2铜中性导体截面大于等于16mm2或铝中性导体截面大于.等于25mm2;

3在正常工作时,包括谐波电流在内的中性导体预期最大电流小于等于中性导体的允许载流量;

4中性导体已进行了过电流保护。

配电箱后有较大容量UPS、可控硅、变频器等谐波源设备时,配电箱进线电缆中性线与相线同截面为4+1电缆;(2)配电箱后接单相设备较多时,配电箱进线电缆中性线与相线同截面为4+1电缆;(3)配电箱所接三相普通设备较多时,配电箱进线电缆用3+2电缆。另:随着制造技术水平的提升,N线带过电流防护,同时又断开的4P断路器能否会扩大应用范围。

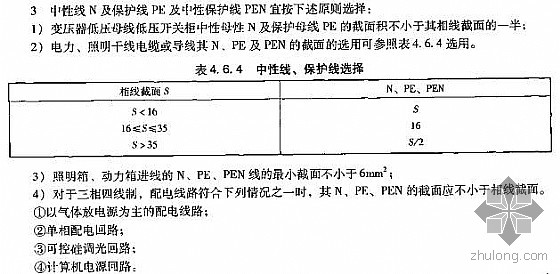

可参见《全国民用建设工程设计技术措施电气》P59――低压配电4.6.4导体截面的选择:


S小于16平方的,N,PE要求与相线同截面
S在16平方与35平方之间的,N,PE至少为16平方
S大于35平方的,N,PE至少为相线的一般
3+2就是N与PE同截面(比相线小),4+1就是N与相线同截面,PE减小
3+2是用在三相基本平衡的场合.4+1是用在三相不平衡(或者说有可能不平衡)的场合

3+2电缆的3就是三根相线(L1,L2,L3相线,这三条线直径最大)线的直径一样大,2就是零线和和PE线,一条线用于接零线(N中性线,这条直径相对L1,L2,L3小)、一条线用于接接地线(PE接地保护线,这条直径相对L1,L2,L3也小)。

4+1电缆的4就是三根相线和零线的直径一样大,1就是PE接地线单独是一个直径;4+1就是一条电缆由4条线,其中一条线用于接火线(L1相线),一条线用于接零线(N中性线),一条线用于接接地线(PE接地保护线)也行。

 3+2、4+1电缆主要用于长期运行的用电设备上。3+2电缆是由二根截面相同的线(一般比主线芯的截面小1/2左右)来作为零线和接地保护线。4+1电缆是由一根截面小于主线芯的线(一般比主线的截面小1/2左右)来做为接地保护线,和一根与主线芯相同截面的线来做为零线(因为有的电力系统短路时的回路电流比较大,所以选择与主线相同截面的另线)。对变频器接线方式的不同,提供的电缆结构有三种,即:3芯、3 +1芯、3+3芯。

这个跟用电设备有关,深入的看是跟三相平衡有关,对于三相分别带着设备而线路三相不平衡,比如照明线路,则用4+1,不平衡电流可以从相线流走。如果是三相带着设备而线路三相平衡,比如三相电机,则用3+2的电缆。如有错误请指教
