高压电力电缆选用导则
来源: 太平洋电线电缆 发布日期: 2021.03.13 浏览次数:
信息摘要:
高压电力电缆选用导则就高压电力电缆的绝缘种类、导体截面及金属屏蔽层、外护套选择及使用环境等多个方面的选择提供指导

高压电力电缆选用导则以适用于交流50Hz、额定电压1kV以上三相交流系统的各种类型电力电缆及其终端。本文就高压电力电缆的绝缘种类、导体截面及金属屏蔽层、外护套选择及使用环境等多个方面的选择提供指导,希望能帮助到您!



一、高压电力电缆绝缘种类选择

1、油纸绝缘电缆具有优良的电气性能,使用历史悠久,一般场合下仍可选用,如电缆线路落差较大时,可选用不滴流电缆

2、聚氯乙烯绝缘电缆的工作温度低,特别是允许短路温度低,因此载流量小,不经济,稍有过载或短路则绝缘易变形。故对1kV 以上的电压等级不应选用聚氯乙烯绝缘电缆。

3、乙丙橡胶绝缘(EPR) 电缆的柔软性好,耐水,不会产生水树枝,耐y射线,阻燃性好,低烟无卤。但其价格昂贵,故在水底敷设和在核电站中使用时可考虑选用。

4、 交联聚乙烯(XLPE)电缆具有优良的电气性能和机械性能,施工方便,是目前最主要的电缆品种,可推荐优先选用。对绝缘较厚的电力电缆。不宜选用辐照交联而应选用化学交联生产的交联电缆。为了尽可能减小绝缘偏心的程度,对110KV 及以上电压等级,一般宜选用在立塔(VCV)生产线或长承模生产线(MDCV), 上生产的交联电缆。

5、充油电缆的制造和运行经验丰富,电气性能优良,可靠性也高,但需要供油系统,有时需要塞止接头。对于220kV 及以上电压等级 ,经与交联电缆作技术经济比较后认为台适时仍可选用充油电缆。

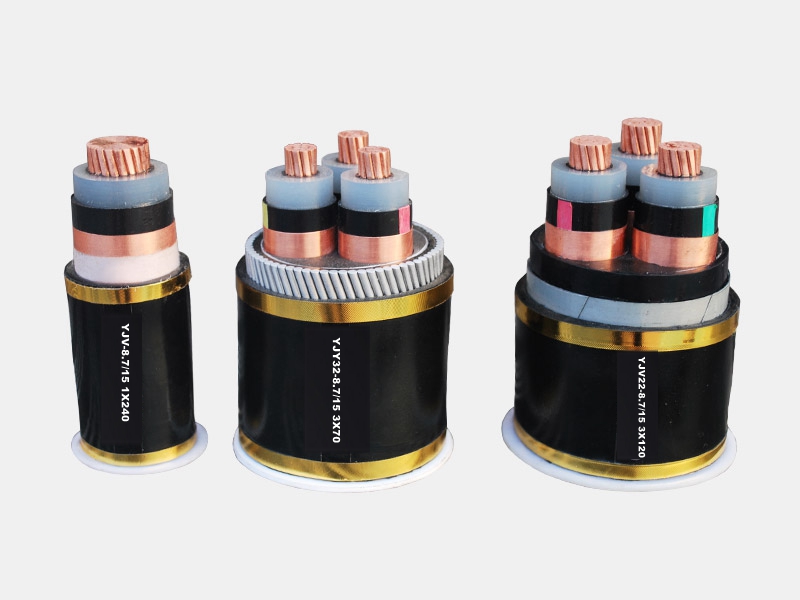

高压电力电缆选用导则

二、高压电力电缆导体截面选择

导体截面应从有关的电缆产品标准中列出的标称截面中选取。如果所选的某种形式的电缆没有产品标准,则导体截面应从GB/T3956中第2种导体的标称截面中选取。在选择导体截面时应考虑下列因素:

a)在规定的连续负荷、周期负荷、事故紧急负荷以及短路电流情况下电缆导体的最高温度。

注:在IEC60287《电缆持续截流量(负荷因数 100%)的计算》中提供了持续载流量的详细计算方法。

b)在电缆敷设安装和运行过程中受到的机械负荷。

c)绝缘中的电场强度。采用小截面电缆时由于导体直径小导致绝缘中产生不允许的高电场强度。


三、金属屏蔽层截面的选择

1、对于无金属套的挤包绝缘的金属屏蔽层,当导体截面为240mm2及以下时可选用铜带屏蔽,但当导体截面大于240 mm2 时宜选用铜丝屏蔽。金属屏蔽的截面应满足在单相接地故障或不同地点两相同时发生故障时短路容量的要求。

2、对于有径向防水要求的电缆应采用铅套,皱纹铝套或皱纹不锈钢套作为径向防水层。其截面应满足单相或三相短路故障时短路容量的要求。如所选电缆的金属套不能满足要求时,应要求制造厂采取增加金属套厚度或在金属套下增加疏绕铜丝的措施。

3、交联电缆径向防水层的选择对于35kV及以下交联聚乙烯电缆- -般不要求有径向防水层。但110kV 及以上的交联电缆应具有径向防水层。敷设在干燥场合时可选用综合防水层作为径向防水层;敷设在潮湿场合、地下或水底时应选用金属套径向防水层。

4、外护套材料的选择

在一般情况下可按正常运行时导体最高工作温度选择外护套材料,当导体最高工作温度为80C时可选用PVC-SI (ST1) 型聚氯乙烯外护套。导体最高工作温度为90C ,应选用PVC-S2 (ST2)聚氯乙烯或PE-S7 (SI7) 聚乙烯外护套。在特殊环境下如有需要可选用对. 人体和环境无害的防白蚁、鼠啮和真菌侵蚀的特种外护套。电缆敷设在有火灾危险场所时应选用防火阻燃外护套。


四、高压电力电缆的使用环境

为了正确选择电缆的金属套和外护套,除上述的以外,还要考虑高压电力电缆的使用环境。高压电力电缆的使用环境主要由金属套和外护套的性能决定,因此- 般应符合GB2952.2- -1989中表1的规定。

1、铅套和铝套电缆除适用于一般般场所外,特别适用于下列场合:

——铅套电缆。腐蚀较严重但无硝酸、醋酸、有机质(如泥煤)及强碱性腐蚀质,且受机械力(拉力、压力、振动等 )不大的场所。

——铅套电缆。腐蚀不严重和要求承受-定机械力的场所(如直接与变压器连接、敷设在桥梁上、桥墩附近和竖井中等) 。

——不锈钢套电缆。腐蚀较严重或要求承受机械力的能力比铝套更强的场所。


五、高压电力电缆外护套适用的场所如下:

——02型(PVC-S1和PVC-S2型聚氯乙烯) 外护套主要适用于有一般防火要求和对外护套有一定绝缘要求的电缆线路。

——03型(PE-S7型聚乙烯)外护套主要适用于对外护套绝缘要求较高直埋敷设的电缆线路。


以上就是高压电力电缆选用导则,收藏河南太平洋线缆官网(www.hntpyxl.com)实时电缆行情及价格!高压电力电缆价格、报价欢迎微信/电话咨询:15838252668
