高压低压电缆怎么区分?
来源: 太平洋电线电缆 发布日期: 2021.01.23 浏览次数:
信息摘要:
高压低压电缆怎么区分?如何辨别高低压电缆线路?听听河南太平洋线缆怎样说

高压低压电缆怎么区分?对于简单的大家可能还可以区分,比如:遇到四芯电缆五芯电缆基本是都是低压电缆,而那些在市郊区看到的电线塔架起来的大部分是高压电缆,从额定电压来讲,高压、低压电缆区分如下:

1~750kV的都是高压电缆,甚至是超高压电缆。0.6/1kV及以下的比如450/750V的都是低压电缆。

高压电缆是电力部门用来输送电力、电压变化使用的,户外架空和远距离输送电力、变压器上用的比较多。低压电缆在入户终端电力分配上使用的比较多,比如各种建筑安装、电气安装、市政照明等。

高低压电缆线路的辨别全靠技术了,这里,郑州电缆厂家-河南太平洋线缆为大家分享几种辨别方法:

(1)高、低压电缆分开单独架设时,高压电缆的电杆之间的距离较低压的大,电杆也较高。

(2)高、低压电缆同杆架设时,高压电缆在上,低压电缆在下;高压电缆的横担较低压的长,线间距离较低压的大。

(3)观察绝缘瓷瓶。高压电缆的瓷瓶为针式绝缘子(一般为茶褐色)或瓷横担绝缘子(一般为白色),体积较大,低压电缆线路的瓷瓶一般也为针式绝缘子,但为白色,且体积较小。

(4)观看导线的去向。高压电缆一般很少有分支线,其分支线是引到变压器高压侧或引向油等设备;低压电缆一般由变压器低压侧引出、分支或引向用户;高压电缆只有三根导线,低压电缆一般有四根(三相加一根零线)或两根(火线加零线)导线。

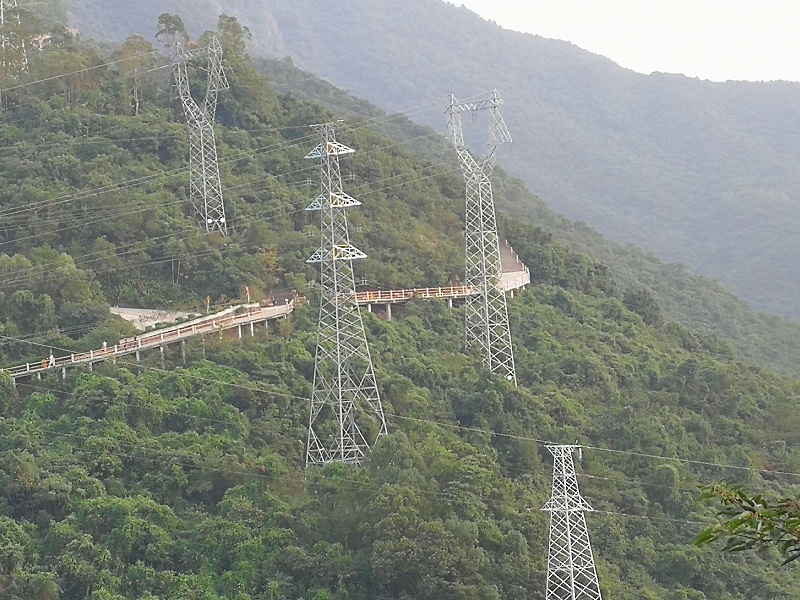

比如市区常见的锥形杆子的电压一般都是1-3kv的中高压电缆。猫头状的铁塔像叠翠后面的那种一般是电压10kv和22kv的高压电缆。

高压、低压电缆如何区分

一、识别电压等级

在我国电力行业里,常见的电压等级有220伏、380伏、1000伏、1万伏、3.5万伏、11万伏、22万伏、50万伏等。一般情况下认为220伏、380伏为低压,主要为家庭用电;3.5万伏以上为高压,主要用于输电。处于两者之间的,为中压。必须指出的是,触碰高压电缆或者在线下方进行带电工作具有极大的危险性。


二、识别低压电缆线路

户外低压电缆的基本特征:

1)基本采用水泥杆支撑,且水泥杆较矮,一般不超过5米。

2)电线粗细相同,且条数为4的倍数,这是因为低压电线一般采用三相四线制。


三、识别中高压电缆线路

中高压线路同样具有明显特征:

1)如果电线粗细相同,则条数为3的倍数,这是因为输电电线一般采用三相输电,如果具备这些特征则基本可确定该电线为1万伏。

2)如果电线粗细不相同,则粗线条数为3的倍数,细线只有2根,且假设在最高处。这是因为细线不用于输电,而是用于防雷,也叫避雷线。如果具备这些特征则可确定该电线为高压线路。


四、识别高压电缆线路

为了提高输送能力,高压电线一般采用分裂导线,通俗来说就是原来一相一根线,现在用几个线束在一起来代替原来的一根线。知道了这个就容易判别电线的电压等级了。

1)一相一根线的是11万伏;

2)一相两根线的是22万伏;

3)一相四根线的是50万伏。

以上就是高压、低压电缆的区别及辨别。郑州电缆厂家-河南太平洋线缆生产销售低压电缆、35kv及以下的高压电缆,型号丰富,规格多样,支持定做,质量可靠,欢迎询价采购。
