高压直流电缆简介,这些你都知道吗?
来源: 太平洋电线电缆 发布日期: 2020.01.09 浏览次数:
信息摘要:
目前,高压直流输电所使用的高压直流电缆主要分为两种,一种为塑料绝缘电缆,另一种为油纸绝缘电缆。相比较于油纸绝缘电缆,塑料绝缘电缆因具有制备工…

目前,高压直流输电所使用的高压直流电缆主要分为两种,一种为塑料绝缘电缆,另一种为油纸绝缘电缆。相比较于油纸绝缘电缆,塑料绝缘电缆因具有制备工艺简单,成本较低,优良的节点以及机械性能等特点,使其在输配电系统中正逐渐取代油纸绝缘电缆。

高压直流电缆

高压直流交联聚乙烯(XLPE)电缆是目前使用最广泛的塑料绝缘电缆,其占目前正在安装的高压直流电缆容量的80%~909%.因交联聚乙烯具有优异的绝缘和介电性能,且易于加工,这使其被广泛的应用于塑料绝缘电缆的绝缘层中,这种以XLPE为绝缘层主要材料的电缆通常称之为高压直流XLPE电缆。

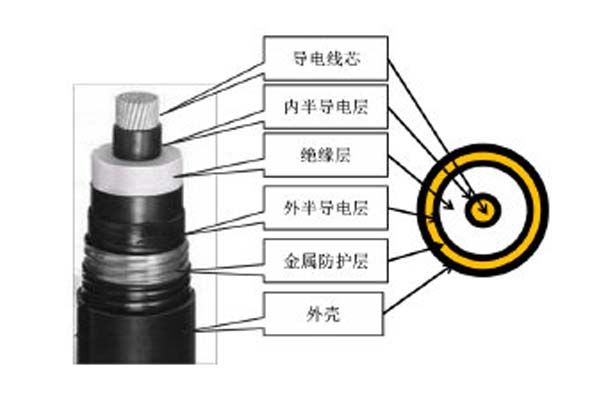

从高压直流电缆的主要结构示意图中可以看出该同轴电缆由内到外依次是导电线芯内、内半导电层、绝缘层、外壳、外半导电层、金属防护层、外壳。

高压直流电缆各组成部分的主要功能:

1.导电线芯

几乎所有导电线芯都是由铜或铝制成。铜的优点是易导电,所以在相同情况下铜导线载流量更大。因此,铜导线具有直径小的优势。铝的导电性虽然比铜低,但其价格较低,制造成本小。此外,虽然铝导线用料大(直径大),但其密度小质量轻。

2.半导电层(半导电屏蔽层)

对于高压直流电缆而言,绞合而成的导电线芯与绝缘层之间存在空隙,此外导电线芯表面有很多小突起导致电场集中,电场集中就会引发导电线芯和绝缘层,间的局部放电现象以及绝缘层的损耗,导致绝缘层绝缘强度的下降。同样,绝缘层和金属屏蔽层之间也不可避免的存在间隙,从而导致局部放电现象。所以,为了降低损耗和防止局部放电现象,导体和绝缘层之间应加入一层半导电屏蔽层,即内半导电屏蔽层。而绝缘层和金属屏蘞层之间也加入一-层半导电屏蔽层,即外半导电屏蔽层。半导电屏蔽层在这里可以起到均匀电场的作用,而半导电屏蔽料则是生产半导电屏蔽层的初始原料。本文第三章着重研究了一种改性的内半导电屏蔽层的制备及性能。

3.绝缘层

绝缘层是包覆在电缆金属导线与内半导体层外围四周起电气绝缘作用的材料。它能够保证导线所传输电流正常行进而造成较小电力损失,并且确保周围物体及人身的安全。

通常高压直流电缆中对绝缘层的纯净度要求极高,极少的杂质都会导致其在输配电过程中产生放电、击穿等现象,从而导致绝缘失效。上面已经提到,XLPE因具有易加工、绝缘性良好等特点而被作为制备绝缘层的主要材料。

4.金属防护层

多年来,铅或铅合金是用于金属防护层的主要材料,主要是因为它大约200℃的低熔点适合聚合物电缆。而铅的主要缺点则是密度较高(11.400kg/m³)且其作为重金属可能造成环境污染。金属防护层的作用除了可以防水气也可以防腐蚀,更使得电缆能够接地使用。一般制作成圆简包裹住里面的导体、半导电层和绝缘层。正常运作时通过电容电流,系统短路时,作为短路电流的通道。此外,金属防护层还具有屏蔽电场的作用。

5.外壳

外壳主要是为了避免电缆外部受到的损害,同时也可防腐蚀。各项优异的性能使聚乙烯成为外壳主要成分的首选。

以上就是郑州电缆厂家小编为大家介绍的高压直流电缆,希望对大家能有所帮助;如果您有高压电缆方面的需求可以随时联系我们。厂家直供,保质保量!
