河南太平洋电缆浅谈电线、平方、电流、功率的关系

来源: 太平洋电线电缆 发布日期: 2024.03.04 浏览次数:
信息摘要:
计算电线截面积和载流量。一般来说,铜线载流导线的安全载流是根据允许的线芯的最高温度、冷却条件、敷设条件来确定的。普通铜线的安全载流量为5~8…

计算电线截面积和载流量

一般来说,铜线载流导线的安全载流是根据允许的线芯的最高温度、冷却条件、敷设条件来确定的。

普通铜线的安全载流量为5~8A/mm²,铝线的安全载流量为3~5A/mm²。

铜线截面积S的上下范围计算:

0.125 I(mm²)

S---铜线的截面积(mm²) I---负载电流(A)

2.5mm²建议BVV铜线安全载流量2.5×8A/mm²=20A 220V×20A= 4400W 4mm²

BVV铜线安全载流量推荐值4×8A/mm²=32A 220V×32A= 7040W 6mm²

BVV铜线安全载流量推荐值6×8A/mm²=48A 220V×48A=10560W

河南太平洋电缆浅谈电线、平方、电流、功率的关系

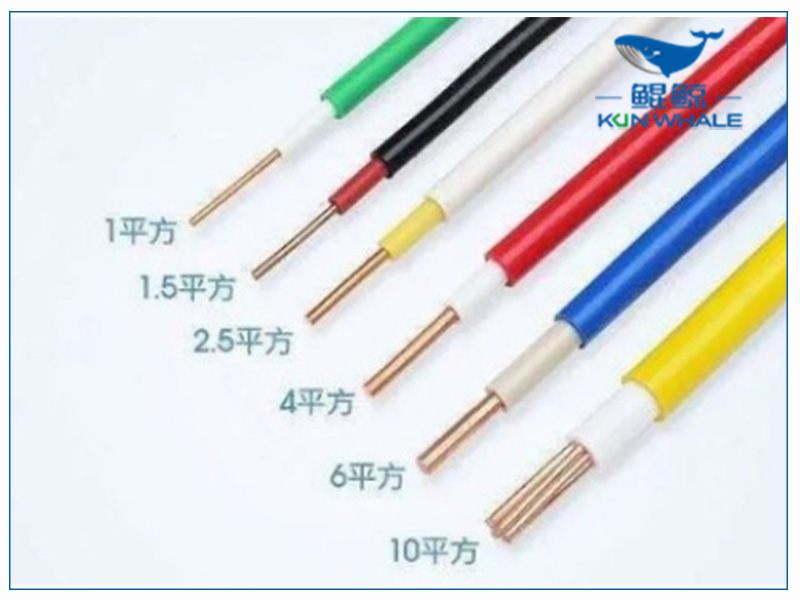

电线平方与电流的关系-铜线安全计算方法

国家标准1平方电线可承受的最大电流为19安培,但实际上需要考虑使用环境、温度、安装方式等。最粗略的估算方法是单相1000W为5安,三相为2安电流。铜线的一般安全计算方法如下:

若为铝线,线径应为铜线的1.5-2倍。

安全载流量2.5平方毫米铜电源线--28A。

功率220×28=6160W 4平方毫米铜电源线的安全载流量--35A。

功率220×35=7700W 铜电源线6平方毫米安全载流量--48A。

功率220×48=10560W 铜电源线10平方毫米安全载流量--65A。

功率220×65=14300W 铜电源线16平方毫米安全载流量--91A。

安全载流量为25平方毫米铜电源线--120A。

功率计算一般负载(也可以是电器,比如点灯、冰箱等。)分为两种:一种是电阻负载,另一种是电感负载。电阻负载的计算公式:P=UI

计算日光负荷的公式:P=UIcosф,在这些因素中,日光负载的功率因数是cosф=0.5。不同的电感负载功率因数不同。在统一计算家用电器时,功率因数可以是cos。ф取0.8。

如果一个家庭所有电器的总功率为6000瓦,那么最大的电流是 I=P/Ucosф=6000/(220×0.8)=34(A) 。

一般而言,家用电器不能同时使用,因此加上一个公共系数,公共系数一般为0.5。

因此,上述计算应改写为 I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A) ,该家庭的电流总值为17A。

那么,总闸门的空气开关应该是17A以上。如果总功率为10000瓦(最大功率为6000瓦),按公共系数计算5000瓦的总闸门是不够的,应取最大功率加剩余功率的0.5。
