家用布电线颜色代表什么线_LH
来源: 太平洋电线电缆 发布日期: 2020.06.13 浏览次数:
信息摘要:
 我们经常会遇到家用布电线有的是红色有的是蓝色、绿色,甚至还有双色的,难道是为了好看吗?其实不然,电线电缆厂家教大家从家用布电线颜色上区分L…

我们经常会遇到家用布电线有的是红色有的是蓝色、绿色,甚至还有双色的,难道是为了好看吗?其实不然,电线电缆厂家教大家从家用布电线颜色上区分LH线。

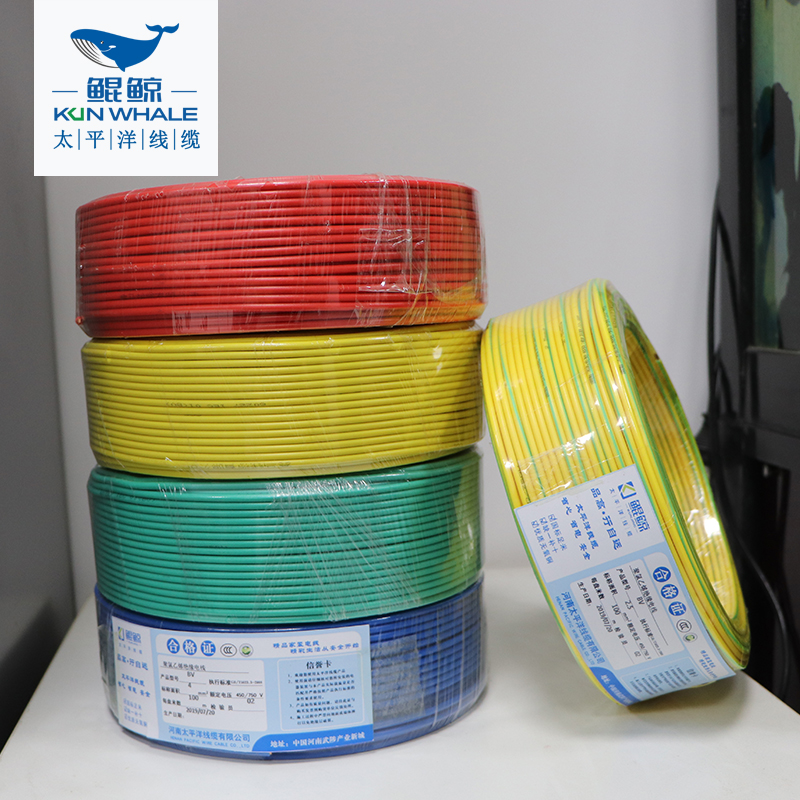

我们常用的家装布电线BV线一般分为8种颜色:红、 黄、 蓝、 绿、黄绿、 黑、 白、 棕。

通常情况下:黄色、绿色、红色线通常代表三相线的u、v、w相即火线,红色必是火线,蓝色是零线,黄绿双色线代表保护接地线,黑、白、棕做替换线,其白色很少用,黑色都在电气设备箱、柜内的连接线或者当接电线用,棕色替换红色做火线用。

A相:黄色;

B相:绿色;

C相:红色;

零线或中性线:蓝色;

安全用的接地线:黄和绿双色。

用双芯导线或双根绞线连接的交流电路:红黑色并行。

直流电路的正极:棕色; 负极:蓝色; 接地中线:淡蓝色。

半导体电路的半导体三极管的集电极:红色; 基极: 黄色; 发射极:蓝色。

半导体二极管和整流二极管的阳极:蓝色; 阴极:红色。

可控硅管的阳极:蓝色; 控制极:黄色; 阴极:红色。

双向可控硅管的控制极:黄色; 主电极:白色。

家用布电线颜色代表什么线_LH

1、三相五线制:电源线颜色首先这个也是包括交流电的三个相线(A、B、C线)、中性线(N线);以及地线(PE线)。三相五线制标准导线颜色为:A线、B线蓝色(绿色)、C线红色、N线褐色,PE线黄绿色或黑色。

2、民用供电线路相线之间的电压(即线电压)为380V,相线和地线或中性线之间的电压(即相电压)均为220V。比如说像进户线一般来说也是要采用单相三线制,即三个相线中的一相加中性线(作零线)、地线。

3、电线中的三线:

火线:称相线,它与零线共同组成供电回路。相对于零线来说的,通常家庭用电只是用三相电的其中一相,它的线电压为220伏,它是通过零线构成回路使家用电器工作的。

L:代表相线,相线又叫火线(标志字母为“L”LiveWire)

作用:电路中输送电的电源线,在直流电路中是指接正极的导线。

零线:是三相平衡时刻中性线中没有电流通过了,再就是它直接或间接的接到大地,跟大地电压也接近零,所以称为零线。在家庭用电中,零线通常是指从变压器接地体引出来的线,它的接电阻有严格的规定,必须小于等于0.5欧姆,这样才能保证用电设备正常使用。

N:代表零线(标志字母为“N”Neutralwire)

作用:零线是变压器二次侧中性点引出的线路,与相线构成回路对用电设备进行供电,零线在变压器二次侧中性点处与地线重复接地,起到双重保护作用。

家用布电线颜色代表什么线_LH

地线:把设备或用电器的外壳可靠的连接大地的线路,是防止触电事故的良好方案。我们给家用电器接的电线,通常是为了安全和消除静电而接的地线,它对接地电阻没有严格的要求,通常是比较大的,对地电压没有电流通过时为零,把它做为用电器的零线是无法让设备正常工作的。

4、火线、零线和地线如何区分?

(1)用颜色区分:在动力电缆中黄色、绿色、红色分别代表A相、B相、C相(三相火线)蓝色代表零线,黄绿双色代表接地线

(2)用电笔区分:火线用电笔测试时会发光,而零线则不会。

用电压表区分:不同相线(即火线)之间的电压为线电压380V,相线(火线)与零线(或良好的接地体)之间的电压为相电压220V,零线与良好的接地体的电压为0V。

以上就是关于家用布电线颜色的颜色相关知识的分享。更多家用布电线信息请关注河南太平洋线缆有限公司,本公司为您提供的家用布电线有:BV线、BVR线、RVV线、BYJ线、BYJVR线等,规格有0.5平方、0.75平方、1平方、1.5平方、2平方、4平方、6平方、10平方、16平方等等。具体电缆线价格和型号,欢迎询价采购!
