矿物质电缆在地铁施工中的应用
来源: 太平洋电线电缆 发布日期: 2021.05.22 浏览次数:
信息摘要:
为使其消防设备耐火性、稳定性以及安全性等消防要求得到充分满足,在地铁施工中开始广泛使用矿物质电缆。

当前,各大城市开展建设工作时,基本将地铁工程作为主要交通建设,这种工程对消防防火方面有着较高要求。为使其消防设备耐火性、稳定性以及安全性等消防要求得到充分满足,在地铁施工中开始广泛使用矿物质电缆。其施工技术以及材料等有着良好环保性,在促进机电设备安装以及新技术应用等方面有着重要意义。

1 矿物质电缆优点

1.1 载流量大

该类型电缆绝缘材料为氧化镁,与有机绝缘材料相比,导热系数非常大,散热性能良好。可以在高温环境中正常运行,不会对电缆外护套与绝缘层造成影响,提高电缆载流量。通过计算,基于相同截面条件,独立敷设矿物质电缆载流量高出塑胶电缆8%以上。

1.2 弯曲半径小

根据矿物质电缆生产工艺特点,若电缆截面高于25 mm2,则进行单芯生产,对于塑胶电缆,会在一个外护套内放置5芯线缆,因此,塑胶电缆截面积较大。按照JGJ 2016—2008相关规定,矿物质电缆弯曲半径最小值为6倍电缆直径,聚氯乙烯材料电缆弯曲半径最小值则为10倍电缆直径[1]。因此,矿物质电缆弯曲半径更小,优势更加突出。

1.3 耐火

氧化镁与铜是矿物质电缆主要构成材料,其中,镁熔点达到2800℃,铜熔点达到1083℃,以理论角度分析,其外部温度在小于1050℃情况下,矿物质电缆能够正常运行。因此,在多数场所中,此类型电缆不会出现燃烧与融化等问题,并且能够阻碍火种传播。

2 矿物质电缆施工技术

2.1 施工准备

(1)材料验收工作。核对电缆数量、规格以及型号等是否符合合同内容,若有问题,需要及时联系供应商进行处理。检查电缆外观,检查内容为两端封端情况以及是否存在物理损伤等问题。若有这类问题,可能会使线芯和线性以及线芯和外壳之间出现短路。检查其他附件是否配备齐全。

(2)按照设计图进行电缆走向图敷设,核对电缆中间接头、走向、规格以及根数。若是大规格电缆,需要设置中间接头,并重新核对相关技术参数。尽可能挑选小规格电缆,并通过多拼方式替代大规格电缆,进而降低中间接头数量,同时与设计工作建立联系,以做好设计变更工作。

(3)按照电缆走向图与设计图纸,统计电缆数量与配件数量,合理制定材料表。准备矿物质电缆专用敷设工具,主要包括弯曲扳手、汽油喷灯以及铜皮切割器等。

(4)安装电缆前,需要测试电缆绝缘电阻,选取500 V兆欧表开展测试工作,电阻值应大于200 MΩ。否则应清除电缆端头密封胶,借助喷灯对地电缆两端600 mm位置进行单向烘烤,在表皮出现变色之后即停止烘烤,使用热熔胶进行密封处理,完全冷却之后再次开展摇测。

(5)矿物质电缆搬运工作。可通过人工方式开展电缆搬运工作,也可以通过机械方式搬运。搬运过程中需要认真执行电缆防护工作,避免电缆出现损坏。

2.2 施工安装要求

(1)沿着电缆桥架开展电缆敷设工作时,需要保证桥架弯曲半径大于桥架电缆允许的最小弯曲半径。矿物质电缆属于一种密实整体,弯曲半径最小值需要低于6倍电缆直径,聚氯乙烯电缆为10倍电缆直径。交联聚氯乙烯电缆为15倍电缆直径,相比于其他电缆,矿物质电缆在敷设空间方面的要求较低,有效提高桥架电缆敷设(表1)。

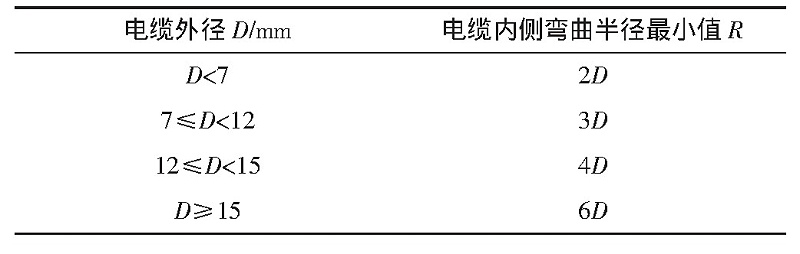

表1 矿物质电缆允许弯曲半径

矿物绝缘电缆1

(2)若是在地铁站等建筑物伸缩缝、沉降缝之间以及振源情况下敷设电缆,可能会导致电缆收缩以及振动,需要对电缆进行Ω型与S型设置,其弯曲半径需要高于6倍电缆外径。

(3)正式敷设电缆时,需要对固定点间距进行合理设置(表2),除了在支架固定点敷设支架外。对于明敷位置,若是相同走向电缆小规格、种规格以及大规格较为齐全,可以根据最小规格要求进行固定,同时也可以进行分挡固定。

表2 矿物质电缆的固定间距

矿物绝缘电缆2

(4)需要对电缆铜护套进行单端接地处理,若是将电缆接入交流电网,则基于交变磁场影响,在铜护套中会形成感应电势;若是电缆两端的接地产生回路,则会形成纵向电流,该电流与线芯电流的方向相反。

(5)若是单芯电缆截面较大,在接入交流电网过程中,需要制定涡流消除策略。在线路负荷非常大,需要设置2组电缆时,可以排列两组电缆或多组电缆。每组电缆间距为2倍电缆外径,并且每组电缆在相同位置进行接线处理[2]。同时,电缆进配电柜或配电箱时,应该在柜板面与箱板面上打孔或增设非磁性材料隔板,对电缆进行固定。

3 需要注意的问题

施工人员需要掌握矿物质电缆敷设以及安装方法、技能等,了解电缆涡流消除方法,如何与配电柜和配电箱连接、敷设排列以及弯曲半径等。保证矿物质电缆铜护层用于接地。电缆进行接头锯断前,需要做好尺寸测量,以芯线可以顺利调换相序作为标准,保证电缆长度合理性。制作电缆头时,应该确保施工现场清洁、干燥,制作过程中不能有断隔,防止电缆试验时出现漏电流较大或受潮等现象。

矿物质电缆绝缘体是氧化镁材料,该材料吸潮能力非常突出。因此,施工时需要保证电缆外护套不会被破坏,若是电缆端头、分段密封出现问题,需立即进行密封处理,保证电缆不会受到潮气影响,为绝缘电阻质量提供保障。

4 结语

西安地铁5号线施工时,采用BTTZ-0.75 kV电缆,施工过程中根据标准工艺,开展施工作业,施工安全与施工质量均得到充分保证。相关人员应该积极应用该类型电缆,在生产线规模不断扩大以及技术日益成熟推动下,矿物质电缆成本会日益降低,将在相关工程中得到广泛应用。
