控制电缆清册改进,让电力工程施工倍感轻松!
来源: 太平洋电线电缆 发布日期: 2021.05.24 浏览次数:
信息摘要:
电力工程施工阶段,控制电缆备料、敷设、接线是一项复杂而细致的工作,做好这些工作的主要工作依据就是图纸。本文通过对控制电缆清册改进,让电力工程…

电力工程施工阶段,控制电缆备料、敷设、接线是一项复杂而细致的工作,做好这些工作的主要工作依据就是图纸。目前我们普遍使用的图纸中控制电缆清册一般包括以下几项内容:序号、安装设备名称、电缆编号、电缆型号、备用芯、电缆起始点、电缆终止点、参考长度、备注等。它在应用中存在一定的不足和不便,笔者现结合自己的工作经验谈一些改进建议,供参考。

1 存在的不足

(1)在敷设电缆时,一台设备所需的所有控制电缆没有集中在控制电缆清册的一个地方,往往是分布在不同的地方。造成的不便是由于电缆没有集中显示很容易造成少敷设电缆,等发现时再补,使电缆敷设杂乱无章。

(2)敷设电缆时,不能从控制电缆清册中看出电缆要放在设备的左侧还是右侧端子排,这时需要查阅相关设备的端子排图。

(3)在对线阶段,不能从控制电缆清册中看出需要准备什么线号,这时也需要查阅相关设备的端子排图。

(4)接线、调试等施工阶段,从控制电缆清册中不能看出每根电缆具体有什么用途、需要接到设备的哪个端子排等信息,要知道这些内容,还要查阅相关设备的二次原理图、端子排图。

以上这些不便造成电力施工中施工人员面前摊开了一大堆图纸,施工的同时不断翻阅图纸,不但费时费力,还需要施工人员具有必要的看图能力。

2 解决思路及实施方法

2.1 解决思路

从以上分析中看出,现行的控制电缆清册编制方法之所以在使用时有一定的局限性,是因为这种清册中只提供了电缆的数量、型号、起点和终点、备用芯、参考长度等信息,不能显示其他更多的施工信息。如果在施工前由专业技术人员对工程有关二次原理图、端子排图等统一查阅,然后在现有的电缆清册中加入需要的信息,那么就成为了一种优化的、适合于多个施工阶段使用的控制电缆清册。

(1)加入“端子排号”信息。比如“1B111”电缆接在1号变压器控制屏的“1D”端子排,加入此项信息后,电缆敷设人员可以直观的知道“1B111”电缆需要接在“1D”端子排,在1号变压器控制屏找到“1D”端子排,可以避免电缆放错位置、预留过长或过短等现象发生。

(2)加入“所需线号”信息。比如“1B111”电缆需要使用的线号有“A411,C411,N411”3个线号,那么在电缆敷设完以后,印制线号的人员可以按照这个优化后的控制电缆清册将所有线号印制出来,不必查阅大量的图纸。

(3)将一台设备的所有电缆集中编排在一个位置。比如1号主进柜需要敷设“1B111”“1B112”“2B105”“JL101”“ZL101”等5根电缆,那么在1号主进柜电缆敷设时施工人员查看清册就可知道这里共需放5根电缆,就能合理布局每根电缆的位置,保证敷设时电缆规整有序,防止少放、错放电缆,方便后期调试检查。

(4)加入“用途”信息。比如“1B111”电缆是1号主进柜的过流保护电缆。那么在保护传动调试或后期的检修维护时,如果1号主进柜的过流保护回路有问题,根据优化后的控制电缆清册就可以知道是“1B111”电缆回路的问题,可以快速找出故障所在。

2.2 实施方法

(1)在工程正式开始前,组织技术人员查阅相关原理图、端子排图等图纸,在原有控制电缆清册的基础上,整合以上所需信息,形成优化后的控制电缆清册。

(2)工程施工时,施工人员按照该清册按图施工,不用再查阅其他相关图纸。如此以来,工程施工就会十分方便,有效节约工时,且降低了出错的风险。

3 举例说明

表1所示是我公司35 kV照镜变电站施工原用控制电缆清册样本,从中我们只知道1号保护测控柜有4根电缆,电缆终止点为10 kV照三线出线柜、10 kV照7北母电压互感器柜等及其参考长度,至于哪根电缆具体有什么用途、需要接到设备的哪个端子排、对线时需要用什么线号,还要具体查阅其他图纸,很不方便。

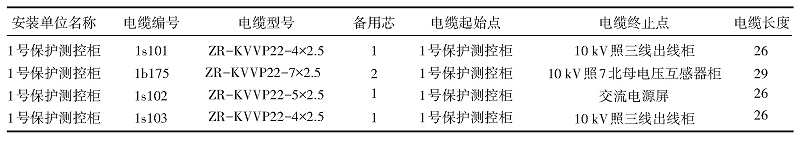

表1 35 kV照镜变电站施工原用控制电缆清册样本

控制电缆清册1

我们按照上述方法对表1进行改进,补充优化相关内容,表2所示是35 kV照镜变电站施工改进后控制电缆清册样本。改进后的电缆清册中包含了电缆的数量、起点、终点、走向、用途、需要接到设备哪个端子排、对线时需要用什么线号,以及长度等多种信息。相关信息集中在一个表(清册)中,所有信息一目了然。在敷设电缆、对线、接线、调试等施工阶段都可用到。施工人员在现场不再需要翻阅大量图纸,节省了施工人员的精力,缩短了施工工期。而且表格结构简单,用途多样,相关人员只需查看这一个表就可查阅到所有信息,既方便施工管理,也方便后期的测试维护。

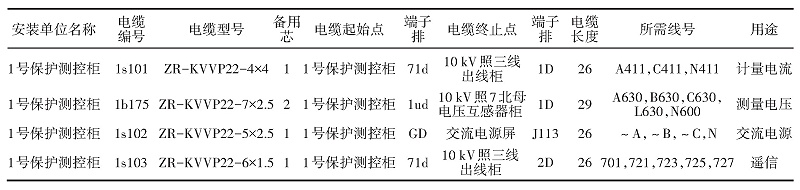

表2 35 kV照镜变电站施工改进后控制电缆清册样本

控制电缆清册2

通过以上对控制电缆清册改进,让电力工程施工倍感轻松!电力工程施工需要控制电缆,电力电缆,高压电缆,低压电缆等电线电缆可咨询河南太平洋线缆,本公司长期生产供应销售批发定做35kv及以下高低压电力电缆,防火电缆,阻燃电缆,耐火电缆,橡套电缆等铜芯电缆,铝芯电缆,质量可靠,央视展播品牌,世界500强合作单位,值得信赖!关于电缆报价,询价,定做,采购等咨询我们!
