屏蔽线和非屏蔽线的区别
来源: 太平洋电线电缆 发布日期: 2021.02.24 浏览次数:
信息摘要:
我们经常遇到一些网线有屏蔽线和非屏蔽线之分,那么屏蔽线和非屏蔽线有何区别,郑州电缆厂-河南太平洋线缆为您解答:

我们经常遇到一些网线有屏蔽线和非屏蔽线之分,那么屏蔽线和非屏蔽线有何区别,郑州电缆厂-河南太平洋线缆为您解答:

1、抗干扰性区别

非屏蔽网线主要是应用在没有干扰的环境的网线,那么相对来说屏蔽网线就是在有干扰的环境下使用的。非屏蔽的网线没有屏蔽层,它的直径是比较小,也比较节省空间,在没有干扰的环境下使用,不仅使用方便,在布线的时候,也能节省出空间。

2、传输速度区别

非屏蔽网线的传输速度实际上会比屏蔽网线要快些。如果布线的空间结构比较接近空调这些干扰源的话,就要使用屏蔽网线。

单屏蔽网线和双屏蔽网线的区别就是双屏蔽网线比单屏蔽网线多了一层屏蔽层,其实从它们的名字上就可以看出来的。而双屏蔽的网线的传输速度比起单屏蔽的网线要慢些。

3、价格区别

在价格上,非屏蔽网线的价格要比屏蔽网线的造价便宜点。网线的价格并不是完全由传输速度而决定的。屏蔽网线是为了应对有干扰源的环境而存在的,所以它的造价比较高,在布线的时候也比较困难。

屏蔽线和非屏蔽线的区别

网线屏蔽线和非屏蔽线的区别

一、结构不同

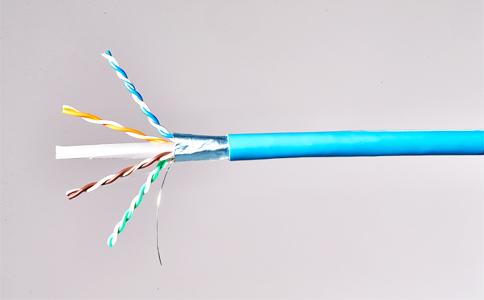

1、屏蔽线:

是使用金属网状编织层把信号线包裹起来的传输线,编织层一般是红铜或者镀锡铜。屏蔽电缆的屏蔽层主要由铜、铝等非磁性材料制成,并且厚度很薄,远小于使用频率上金属材料的集肤深度,屏蔽层的效果主要是由于屏蔽层的接地产生的,接地的形式不同将直接影响屏蔽效果。

2、非屏蔽线:

由8根不同颜色的线分成4对绞合在一起,成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。非屏蔽双绞线无金属屏蔽材料,只有一层绝缘胶皮包裹。

二、连接的方式不同

1、屏蔽线:导体外部有导体包裹的导线叫屏蔽线,包裹的导体叫屏蔽层,一般为编织铜网或铜泊(铝),屏蔽层需要接地,外来的干扰信号可被该层导入大地。

2、非屏蔽线:只有一层绝缘胶皮包裹,直接物理连接,不需要考虑接地问题,组网灵活,更易于安装。

三、数据传输质量上的区别

1、屏蔽线:由于屏蔽层的存在,当它接地时可保证传输的数据不被泄露,同时也不会被外部的电磁干扰,可以传输保证数据的正确性。

2、非屏蔽线:容易受到外界的强电磁辐射干扰,数据传输的质量比不上屏蔽线。

屏蔽线和非屏蔽线的区别

为什么一定要用屏蔽线

(1)电磁场

在有雷电和静电放电时,电磁场具有电能量的,需要用屏蔽层来屏蔽该电磁场;

(2)  外壳地线的环行线路

屏蔽线可以缩短外壳地线的环行线路,使用屏蔽线的屏蔽层抑制因雷电场所的严重后果

(3)电涌的能量现象

雷电涌的能量属于静电放电,类似于雷电放电,放电能量不会增加,但是可能损坏通信卡,所以需要用屏蔽线。


以上就是屏蔽线和非屏蔽线的区别,更多信息可关注河南太平洋线缆,作为郑州电缆厂-河南太平洋线缆长期供应35kv及以下电力电缆,弱电线,强电缆,工程电缆路灯电缆,家装电线,布电线,双绞线,焊把线,电焊机电缆,屏蔽线,控制电线,架空电缆,防火电缆等。电线电缆型号规格丰富多样,支持定做,欢迎询价采购: 15838252668
