从配电箱（柜）电缆的接线规范程度可以看出技术人员的水平，相信很多人也更喜欢接线整齐又好看的配电柜电缆。郑州电缆厂家推荐几种接线图片：

一、般配电室布置应符合下列要求：

（一）配电柜正面的操作通道宽度，单列布置或双列背对背布置不小于１．５ｍ，双列面对面布置不小于２ｍ；

（二）配电柜后面的维护通道宽度，单列布置或双列面对面布置不小于０．８ｍ，双列背对背布置不小于１．５ｍ，个别地点有建筑物结构凸出的地方，则此点通道宽度可减少０．２ｍ；

（三）配电柜侧面的维护通道宽度不小于１ｍ；

（四）配电室的棚顶与地面的距离不低于３ｍ。

配电箱架设应符合下列要求：

（一）固定式配电箱、开关箱箱体中心点与地面垂直距离１．４－－１．６ｍ。移动式箱体与地面垂直距离０．８—１．６ｍ。配电箱、开关箱应装设在坚固、稳定的支架上。

（二）配电箱、开关箱在建筑物坠落半径或塔吊臂旋转半径内的必须做双层防护棚，并采取隔离措施

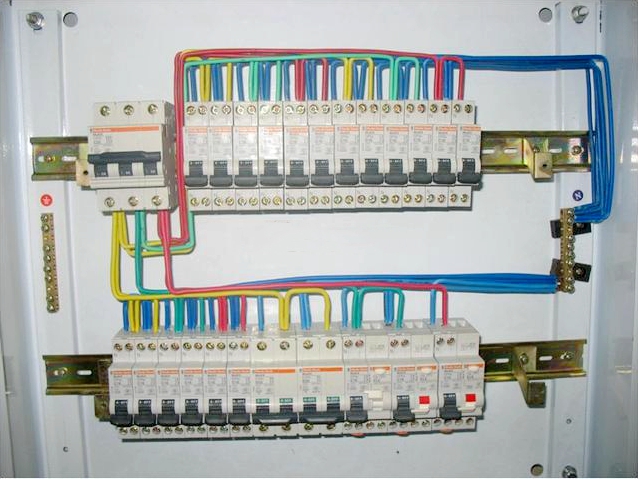

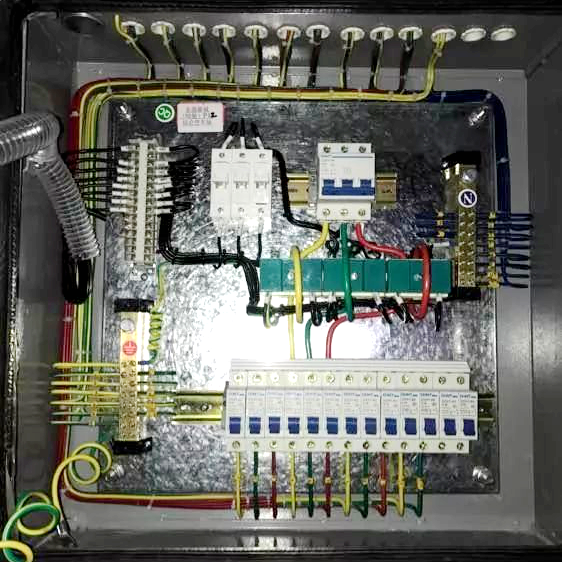

二、 配电柜电缆的接线规范：

1.箱体安装完毕。

2.箱内空开、配线导线、配线扎带等已经准备完毕，并且符合设计图纸、配电箱安装要求。

（一）施工工序

导轨安装要水平，并与盖板空开操作孔相匹配。

（二）空开安装

1、空开安装时首先要注意箱盖上空开安装孔位置，保证空开位置在箱盖预留位置。其次开关安装时要从左向右排

列，开关预留位应为一个整位。

预留位-般放在配电箱右侧。第-排总空开与分空开之间有预留一下完整的整位用于排空开配线。

（三）导线选择

1、零线颜色要采用蓝色。

2、照明及插座回路一般采用2.5mm2导线， 每根导线所串连空开数量不得大于3个。空调回路一般采用2.5mm2或4.0mm2导线，一根导线配一个空开。

3、不同相之间零线不得共用，如由A相配出的根黄色 导线连接了二个16A的照明开空， 那么A相所配空开零线也只能配这两个空开，配完后直接边接到零线接线端子上。

4、箱体内总空开与各分空开之间配线一般走左边， 配电箱出线一般走右则。

5、箱内配线要顺直不得有纹接现象，导线要用塑料扎芾绑扎，扎带大小要合适，间距要均匀。

6、导线弯曲应一致，不得有死弯，防止损坏导线绝缘皮及内部铜芯。

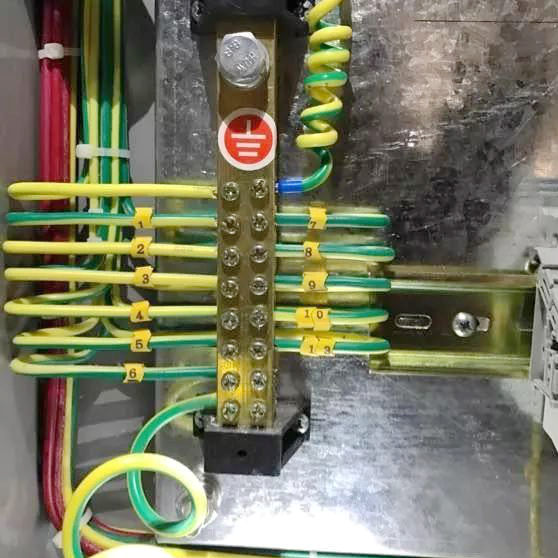

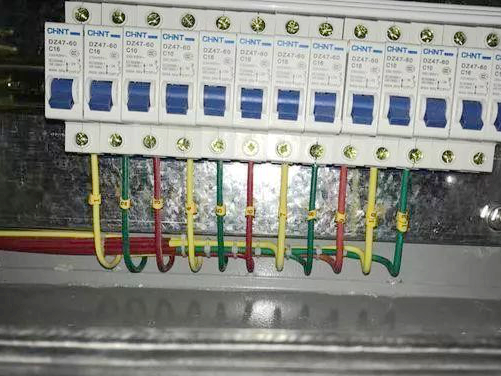

（四）配线

1、A相线为黄、B相线为绿、C相线为红。

2、照明及插座回路一般采用2.5mm2导线， 每根导线所串连空开数量不得大于3个。空调回路一般采用2.5mm2或4.0mm2导线，一根导线配一个空开。

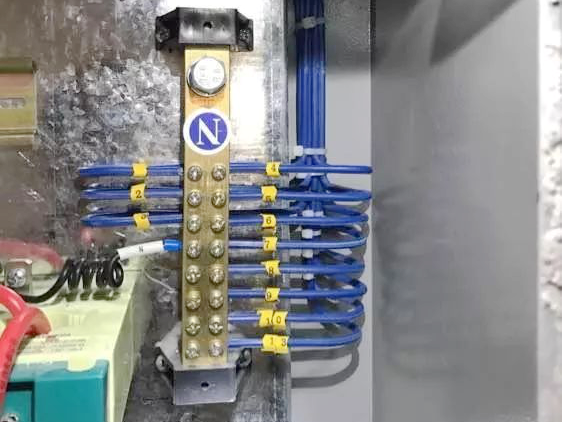

3、由总开关每相所配出的每根导线之间零线不得共用，如由A相配出的根黄色导线连接了二个16A的照明开空，那这两个照明空开- -次侧零线也是只从这二 个空开一-次侧配出直 接连接到零线接线端子。

4、箱体内总空开与各分空开之间配线一般走左边，配电箱出线一般走右则。

5、箱内配线要顺直不得有纹接现象，导线要用塑料扎带绑扎，扎带大小要合适，间距要均匀。

6、导线弯曲应-致，且不得有死弯，防止损坏导线绝缘皮及内部铜芯。

（五）导线绑扎

1、导线要用塑料扎带绑扎,

扎带大小要合适，间距要均匀,-般为100mm.

2、扎带扎好后，不用的部分要用钳子剪掉。
