太平洋电缆浅谈什么是交联聚乙烯绝缘电缆?

来源: 太平洋电线电缆 发布日期: 2024.03.11 浏览次数:
信息摘要:
顾名思义,交联聚乙烯绝缘电缆是交联聚乙烯绝缘介质材料(XLPE),耐温可达90°C。聚氯乙烯电缆的耐温等级一般为70°C,而聚氯乙烯在燃烧时…

顾名思义,交联聚乙烯绝缘电缆是交联聚乙烯绝缘介质材料(XLPE),耐温可达90°C。聚氯乙烯电缆的耐温等级一般为70°C,而聚氯乙烯在燃烧时会释放出有毒的HCL烟雾。

对于导体截面积相同的电缆,交联聚乙烯绝缘电缆的载流量应大于聚氯乙烯电缆。

适用范围

适用于工频额定电压0.6/1kV及以下配电网或工业装置的固定敷设。

使用特性

1、额定工频电压:U0/U(Um)0.6/1(1.2)kV。

2、允许长期工作的电缆导体最高温度为90℃。

3、短路时(最长持续时间不超过5s)电缆导体允许最高温度不超过250℃。

4、敷设电缆时,环境温度不得低于0℃。

5、电缆弯曲半径不小于电缆外径的15倍。

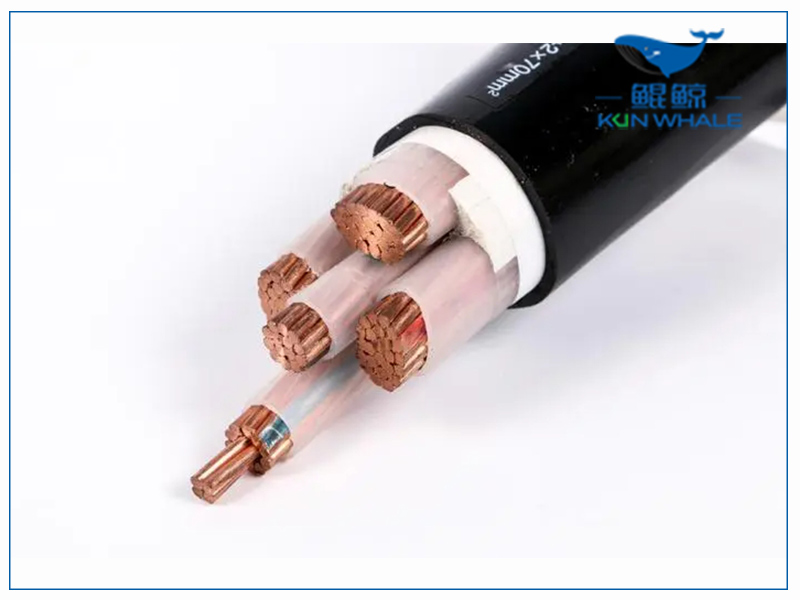

太平洋电缆浅谈什么是交联聚乙烯绝缘电缆?

电缆的选择

1、额定电压U0/U(Um)显示为:UO是电缆设计导体对地或金属屏蔽之间的额定工频电压,U是电缆设计导体之间的额定工频电压,UM是设备能承受的最高系统电压的最大值。

2、根据电缆的敷设环境和负荷,正确设计和选择电缆的型号和规格。非装甲型适用于架空、室内、隧道、电缆沟等场合,不能承受机械外力;装甲型可直接埋在地下,能承受一定的机械外力。单芯电缆不得敷设在磁性管道中。特殊型号的电缆应选择易燃易暴、化学腐蚀、高温、低温等场合。

储存和运输

电缆存放时,应规范包装,避免长期暴露在阳光下,两端可靠密封,不得长期存放在潮湿的环境中,电盘不得平放。运输时应考虑盘高并有效固定。吊装时不允许同时吊装几个盘子,严禁从高处推下。

敷设安装

1、电缆敷设应采用专用工具,如放线架、导辊等,防止机械损坏,远离热源。

2、敷设电缆穿管时,管道内径不小于电缆外径的1.5倍。多根电缆穿管时,禁止拧紧挤压。管道容量足够,要求电缆总面积不超过管道总面积的40%.

3、电缆敷设的最低温度不小于0℃,弯曲半径不小于20倍。

4、采用牵引导体夹头敷设时,允许最大牵引力为P=OA(N),A导体截面. O为50N/mm(铜)和30n/mm2(铝)。

试验

安装后,电缆无负荷进行绝缘电阻试验,必要时可进行交流工频耐压试验,历时1min.

电缆潮湿的原因

交联聚乙烯绝缘电力电缆敷设、安装、运行时,水分或水分进入电缆绝缘,主要有以下情况。

(1)电缆端部封帽密封不严或在电缆运输、敷设过程中,电缆端部封帽被外力损坏。

(2)电缆护层在电缆运输或敷设过程中被外力破坏。

(3)在电缆试验或运行过程中,电缆绝缘击穿破坏电缆护层。

(4)电缆附件(尤其是直埋敷设时的中间接头)密封不严。一旦水分或水分从电缆端部或电缆外护层进入电缆绝缘,就有可能从绝缘外铜线屏蔽的间隙或导体的间隙纵向渗透,危及整个电缆系统。潮湿的电缆在高电场的作用下会产生“水枝”现象,从而降低交联聚乙烯的绝缘性能,最终导致电缆的绝缘击穿。因此,潮湿的电线电缆必须进行除湿处理。
