消防配电必备:矿物绝缘类不燃性电缆
来源: 太平洋电线电缆 发布日期: 2020.11.24 浏览次数:
信息摘要:
矿物绝缘类不燃性电缆顾名思义就是电缆本身不具可燃性,《建筑设计防火规范》明确规定消防系统配电部分必须采用矿物绝缘类不燃性电缆。

矿物绝缘类不燃性电缆顾名思义就是电缆本身不具可燃性,这和阻燃电缆是两个完全不同的概念,这种电缆国内喜欢叫防火电缆,但国外都叫矿物绝缘电缆

《建筑设计防火规范》明确规定消防系统配电部分必须采用矿物绝缘类不燃性电缆。

在电气方面在规范10.1.10-3条文明确指出:消防配电线路宜与其他配电线路分开敷设在不同的电缆井、沟内;确有困难需敷设在同一电缆井、沟内时,应分别布置在电缆井、沟的两侧,且消防配电线路应采用矿物绝缘类不燃性电缆。

因其工艺复杂,生产成本较高,市场定价较之常规 YJV、YJY 电缆要高很多,所以初期在国内使用较少,仅用于对安全条件要求较高的重要场所,后来因《建筑设计防火规范》GB50016-2014 的实施被明确要求在一定条件下必须使用,从而得以广泛推广。郑州电缆厂家-河南太平洋线缆带大家了解矿物绝缘类不燃性电缆的型号及结构、特点:

结构形式

它是一种以铜护套包裹铜导体芯线,并以氧化镁粉末为无机绝缘材料隔离导体与护套的电缆(也就是说氧化镁绝缘层是在线芯导体与铜护套之间),最外层可按需选择适当外护套。可看下图:

消防配电必备:矿物绝缘类不燃性电缆

还有一种类似的电缆,它以金属护套代替铜护套包裹导体芯线和氧化镁绝缘层,被称之为矿物绝缘金属护套电缆。

电缆分类和型号

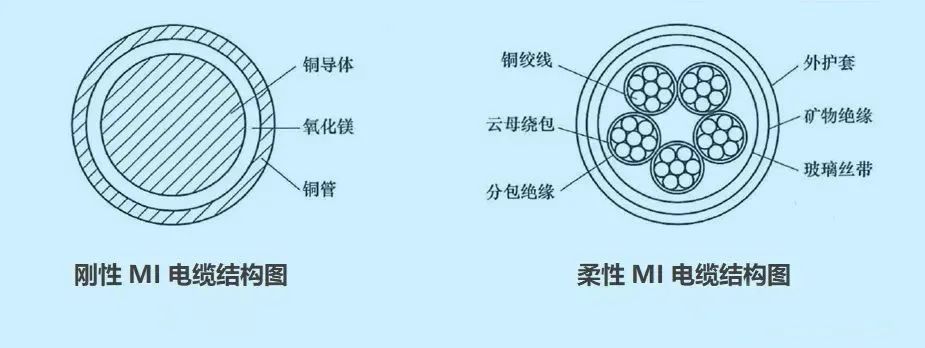

按电缆结构可分为刚性和柔性两种,顾名思义刚性矿物绝缘电缆在施工安装时极难弯曲,而柔性电缆相对较易敷设,它们的结构剖面可看下图:

刚性矿物绝缘电缆标注为BTT型,柔性矿物绝缘电缆标注为RTT型。

国标《GB/T 13033-2007》刚性缆的型号:轻载 500V 的 BTTQ、BTTVQ、BTTYQ,重载 750V 的 BTTZ、BTTVZ、BTTYZ。这里的 500V、750V 是指线芯导体与护套间、各导体之间的电压不超过 500V 及 750V。

消防配电必备:矿物绝缘类不燃性电缆

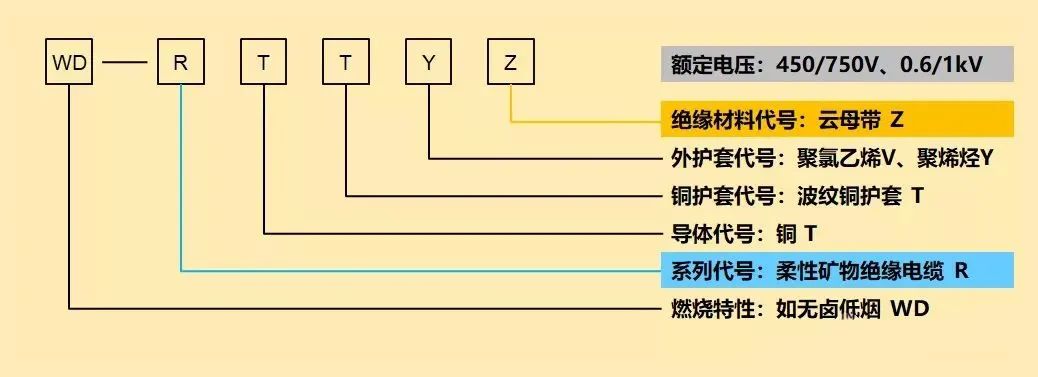

国标《GB/T 34926-2017》柔性缆的型号:RTTZ、RTTYZ、RTTVZ,电压等级有 0.6/1kV 或 450/750V 两种。

消防配电必备:矿物绝缘类不燃性电缆

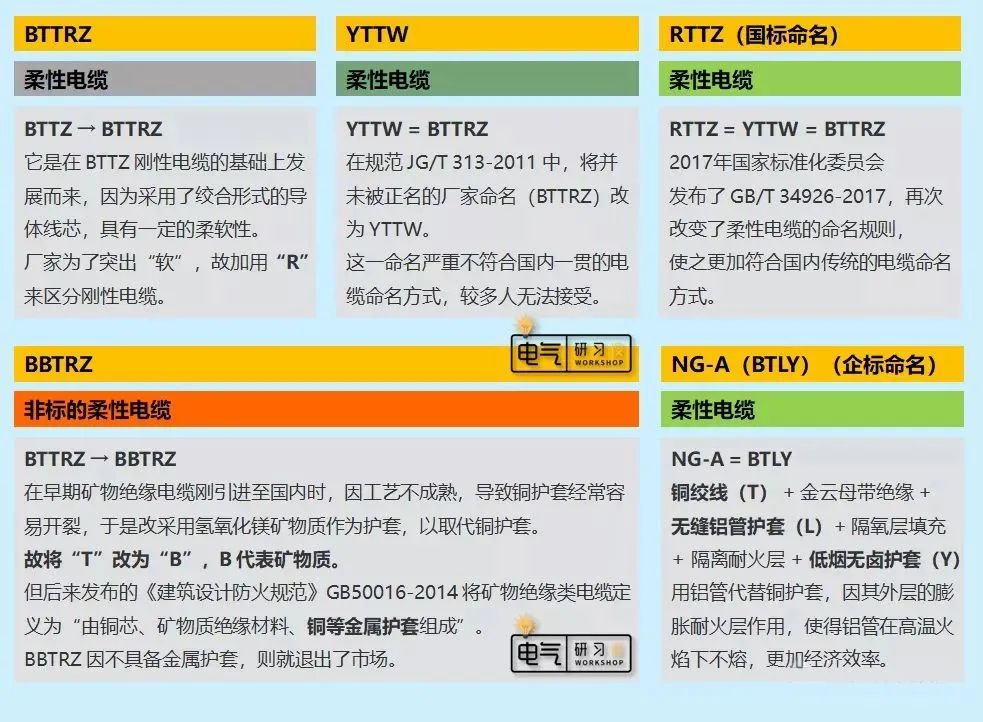

其余柔性缆的型号由各个生产厂家自己命名,常见的有BTTRZ、BBTRZ、YTTW、NG-A(BTLY)等总计十几种。

消防配电必备:矿物绝缘类不燃性电缆

从上述来看,针对刚性电缆的国标颁布实施时间很早,从而对各厂家的产品约束性较强,产品型号固定;而柔性矿物绝缘电缆在国标出台之前的市场较为混乱。

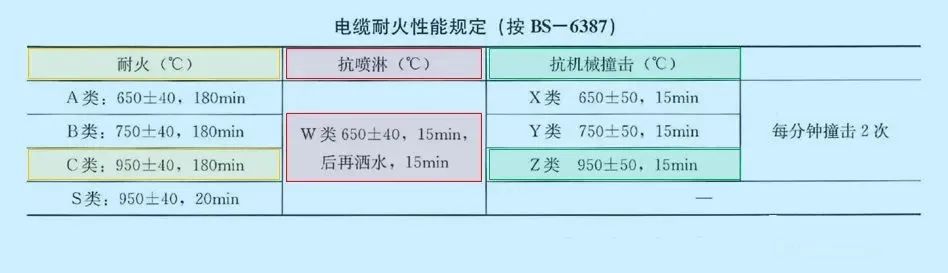

但无论是刚性还是柔性矿物绝缘不燃类电缆,都能通过英国标准《电缆耐火性能规定》 BS6387 最为严格的 C、W、Z 试验。

消防配电必备:矿物绝缘类不燃性电缆

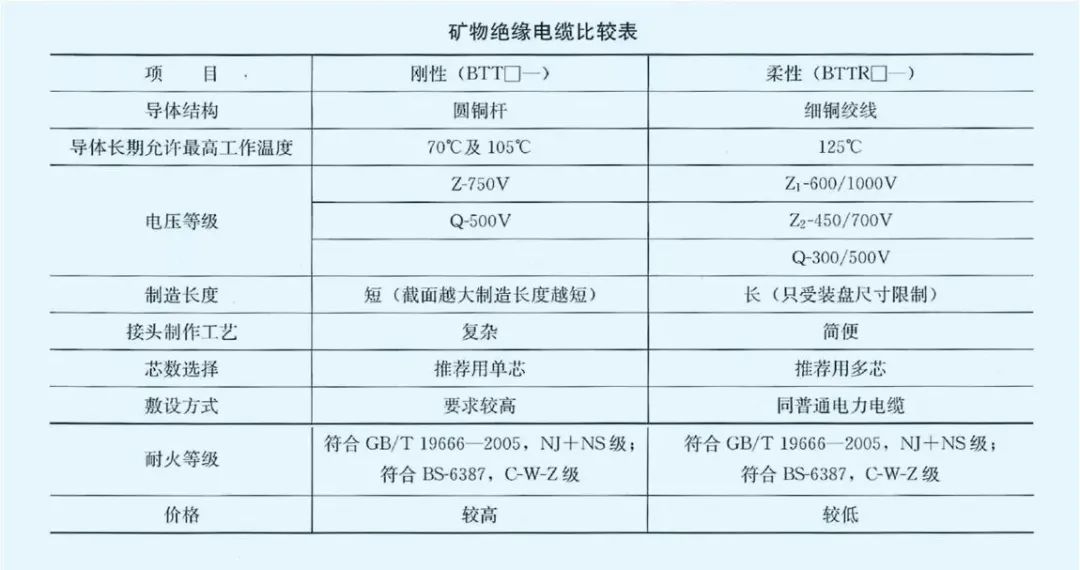

刚性和柔性电缆的比较

消防配电必备:矿物绝缘类不燃性电缆

性能及特点

1、耐火

从上面的结构形式来看,矿物绝缘电缆是不含有机材料的,所以具有不燃、无烟、无毒和耐火的特性。

铜的熔点为1083℃,矿物绝缘层的熔点也在1000℃以上,而一般民用建筑的火灾现场最高温度均在1000℃以下。如此,次外层的铜护套是可以耐受住火灾现场高温的。

而通常的耐火电缆,又称为有机绝缘耐火电缆,其耐火温度一般为750~800℃,90min。所以说矿物绝缘电缆的耐火性能相当出色,将它使用在铜的熔点以下的火灾区域是安全的。

2、耐高温运行

GB50217-1994《电力工程电缆设计规范》第7.0.10条规定:在油灌区、重要木结构公共建筑、高温场所等其他耐火要求高且敷设安装和经济性能接受的情况下,可采用不燃性矿物绝缘电缆。

我们知道,线芯的载流量和工作温度其实是取自于电缆绝缘层的耐受温度,绝缘层耐受温度愈高,载流量愈大。

矿物绝缘电缆根据其运用场所的不同,可耐受的连续工作温度最高达250℃。在特殊情况下,电缆可在接近铜护套熔点的温度下,短时间内维持工作。非常适用于高温场所敷设,如冶金、锅炉、玻璃炉窑、高炉等环境。

3、寿命长

矿物绝缘电缆绝缘层、护套层等处所使用的无机材料,可使其具有更强的稳定性和更长的寿命。

4、防水、防爆性、机械强度高

矿物绝缘电缆的绝缘层是经过高密度压实工艺加工而成,再借助无缝铜护套层的保护,在产品标准中必须经过耐火、抗喷淋及抗机械撞击三项要求,能经受住剧烈的冲击和机械破坏。


以上就是矿物绝缘不燃类电缆的介绍,河南太平洋线缆引进国内先进的氩弧焊金属套生产线,可以满足刚性和柔性矿物绝缘电缆金属护套生产的需要,同时该生产线配备在线涡流检测仪器,使得金属护套的连续密封性能得到了充分的保证。公司长期供应矿物绝缘类不燃性电缆:

隔离型防火电缆:BBTRZ,NG-A(BTLY),YTTW,WD-YTTWY
矿物绝缘电缆:BTTZ重型铜芯铜护套矿物绝缘电缆
BTTVZ重型铜芯铜护套矿物绝缘聚氯乙烯外套电缆
WD-BTTYZ重型铜芯铜护套矿物绝缘低烟无卤外套电缆
BTTQ轻型铜芯铜护套矿物绝缘电缆
BTTVQ轻型铜芯铜护套矿物绝缘聚氯乙烯外套电缆
WD-BTTYQ轻型铜芯铜护套矿物绝缘低烟无卤外套电缆
