太平洋线缆新闻动态
YJV及YJLV22电力电缆载流量图表
来源: 太平洋电线电缆 发布日期: 2020.04.29 浏览次数:
信息摘要:
根据yjv及yjv22电力电缆的载流量来选择不同型号的电缆,并确定所需电缆的数量和敷设方式,具有非常重要的意义。

YJV电缆,即交联聚乙烯绝缘聚氯乙烯护套电力电缆,具有的热机械性能、优异的电气性能和耐化学腐蚀性能,还具有结构简单,重量轻,敷设不受落差限制等优点,是千家万户输送电力的主干线,广泛应用于城市电网、矿山和工厂等场所。

在实际工程中,可根据电线电缆在不同环境和条件下的长期允许的载流量,选择不同型号的电缆,并确定所需电缆的数量和电缆的敷设形式。因此,计算电缆的长期允许载流量具有十分重要的意义。一般铜导线载流量导线的安全载流量是根据所允许的线芯温度、冷却条件、敷设条件来确定的。 一般铜导线的安全载流量为5~8A/mm²,铝导线的安全载流量为3~5A/mm²。

yjv电缆载流量

一、或者,我们可以通过两个载流量的口诀来计算不同规格电缆的载流量。

口诀一:十下5,百上2,二五三五43界,70,95两倍半。穿管温度8,9折,裸线加一半,铜线升级算。

这个口诀是对应的铝线在明敷25°的条件下设定的,而且没有考虑到导线长度等因素。10平以下乘以5,百平以上乘以2,但是25平和35平是四倍三倍的分界线。比如导线是16平的,正好处在10平和25平之间,所以应该乘以4。如果导线截面积处在35平到百平之间就乘以3,70、95这两个规格直接乘以2.5。如果导线穿管载流量再乘以0.8,如果温度超25°载流量再乘以0.9,如果两种因素都存在,我们一般是直接乘以0.7。裸线的散热能力非常好,所以载流量多加一半。铜线直接升级算的意思就是16平的铜线我们可以算25平的铝线载流量,正好比铝线大一个规格。

例如:25平的铝线根据口诀应该是乘以4,所以载流量对应100A

口诀二:二点五下乘以九,往上减一顺号走。三十五乘三点五,双双成组减点五。

条件有变加折算,高温九折铜升级。穿管根数二三四,八七六折满载流。

注意:这个也是铝线的估算口诀

常见规格:1、1.5、2.5、4、6、10、16、25、35、50、7O、95、l20、150、185

我们参照上面的常见规格来理解,2.5平以下的铝线直接乘以9就是对应的载流量,往上减一顺号走意思是:4平铝线载流估算应乘以8,如果是6平就乘以7依次顺号减,如果是25平正好乘以4。35平的铝线载流直接乘以3.5,50/70是一组乘以3、95/120是一组乘以2.5依次双双成组减点5。温度超25°再乘以0.9,如果线管里穿2根导线载流量再乘以0.8,穿3根导线就乘以0.7,穿4根载流量就乘以0.6。穿线太多散热能力越差,铜线的算法也是升级算。

根据此口诀:25平的铝线载流量也是100A

导线的载流量与导线截面有关,也与导线的材料、型号、敷设方法以及环境温度等有关,影响的因素较多,计算也较复杂。各种导线的载流量通常可以从手册中查找。但利用口诀再配合一些简单的心算,便可直接算出,不必查表。

二、YJV及YJV22电力电缆载流量表:

       1、YJV0.6/1KV低压电缆空气中明敷载流量:

yjv低压电缆载流量

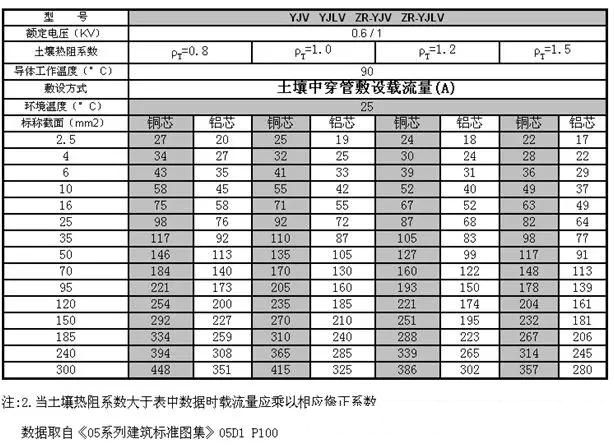

2、YJV0.6/1KV低压电缆在土壤中穿管载流量:

yjv低压电缆载流量

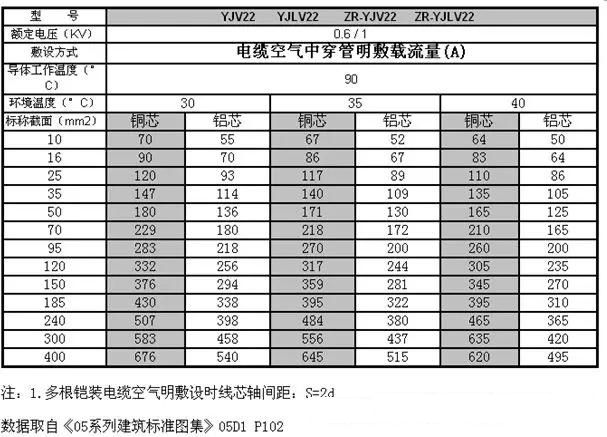

3、YJV22铠装-低压电缆空气中明敷载流量:

yjv22铠装电缆载流量

4、YJV22铠装-低压电缆在土壤中直敷载流量:

yjv22低压电缆载流量

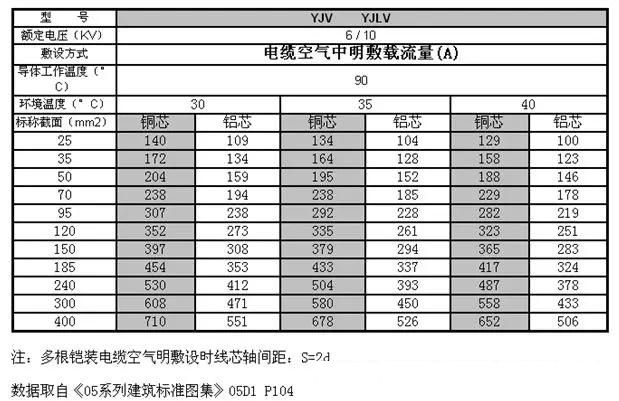

5、YJV22 6/10kv铠装-电力电缆空气中明敷载流量:

yjv22电力电缆载流量

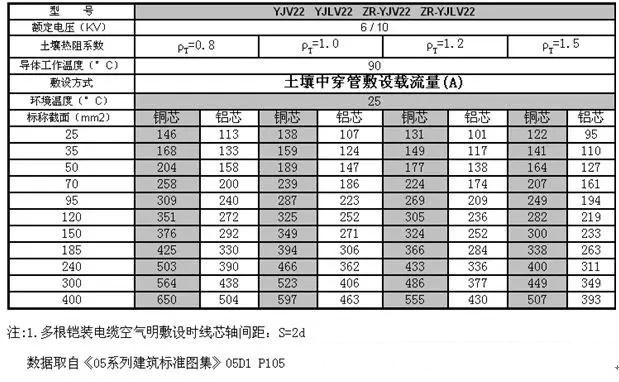

6、YJV226/10kv铠装-电力电缆在土壤中穿管载流量:

yjv22电力电缆载流量

以上就是河南太平洋线缆有限公司小编为大家分享的信息,更多电线电缆知识敬请关注我们吧。本公司专注高品质电线电缆,电力电缆现货,自有厂房及生产设备和检测设备,技术完善,工艺成熟,生产的产品有:低压电缆、高压电缆、电力电缆、低烟无卤耐火电缆、矿物质防火电缆、控制电缆、架空电缆、布电线、屏蔽电缆等,电线电缆型号规格齐全,国标保检,请新老客户放心选购!
