一文全面了解单芯电缆
来源: 太平洋电线电缆 发布日期: 2020.12.15 浏览次数:
信息摘要:
电力电缆在电力施工中应用的机会越来越明显,特别是近年来工业的快速发展,高压电缆的使用非常广泛,一般高压电缆有单芯和三芯之分,本文为您详细讲解…

电力电缆在电力施工中应用的机会越来越明显,特别是近年来工业的快速发展,高压电缆的使用非常广泛,一般高压电缆 有单芯和三芯之分,本文为您详细讲解单芯电缆的应用,希望在应用中能帮助到您:


一、单芯电缆设计规范:

(1)电缆应为非金属或非磁性材料铠装。为了避免循环,金属屏蔽层只能在一个点接地。

(2)同一回路中的所有导线均应置于同一管道、导管或槽内,或所有导线除非由非磁性材料制成,否则应使用线夹固定在一起。

(3)当安装2根、3根或4根单芯电缆,分别形成单相回路、三相回路或三相和中性回路时,电缆应尽量相互接触。在任何情况下,两条相邻电缆外护套之间的距离不得大于一条电缆的直径。

(4)当额定电流大于250A的单芯电缆必须安装在钢制货舱舱壁附近时,电缆与舱臂之间的间隙应至少为50 mm。属于同一交流电路的电缆以三叶形敷设,除非。

(5)磁性材料不得用于同一组单芯电缆。电缆穿过钢板时,同一回路中的所有导线应一起穿过钢板或包装箱,使电缆之间没有磁性材料,电缆与磁性材料之间的间隙不应小于75 mm。属于同一交流电路的电缆以三叶形敷设,属于同一交流电路的电缆除外。

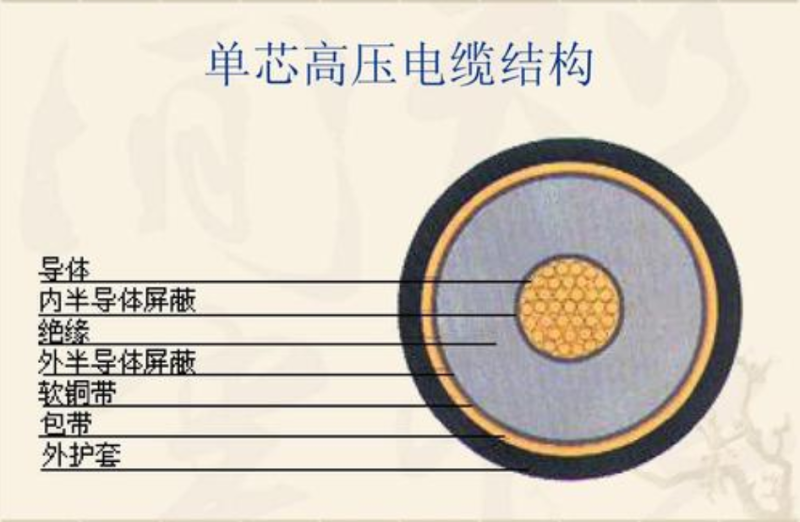

单芯高压电缆结构图

二、单芯电缆感应电压产生原因

根据电力安全规程规定:35kV及以下电压等级的三芯电缆都采用两端接地方式,这是因为在正常运行中,流过三个线芯的电流总和为零,在铝包或金属屏蔽层外基本上没有磁链,这样,在铝包或金属屏蔽层两端就基本上没有感应电压,所以两端接地后不会有感应电流流过铝包或金属屏蔽层。但当采用单芯电缆,它的线芯与金属屏蔽层的关系,可看作一个变压器的初级绕组中线圈与铁芯的关系。当单芯电缆线芯通过电流时就会有磁力线交链铝包或金属屏蔽层,使它的两端出现感应电压。


三、消除影响的基本方法

1.电缆互层两端接地

电缆金属互层两端接地,金属护套感应电压会在金属护套中产生循环电缆,此电缆大小与电缆线芯中负荷电流大小密切相关,同时还与间距等因素有关。

2.电缆互层采用一端接地一端经互层电压限制器接地或者不接地方式

电缆互层采用一端接地、一端经互层电压限制器接地。此方法对于短距离单芯电缆敷设能够起到保护作用,但是对于长距离单芯电缆敷设效果并不显著。

YJV62单芯高压电缆


四、方法分析

1.对于电缆线路不长的情况下,可采用一端直接接地,另一端加装限电压保护器接地;

2.对于电缆线路较长,单点直接接地方式无法满足本规范要求时,可采取在线路两端直接接地,电缆中间位置将金属护套经限电压保护器接地方式,或者线路两端金属护套经限电压保护器接地,中间位置直接接地方式;

3.对于电缆线路长的情况,采用绝缘接头将金属护套分隔成多段,使每段的感应电压限制在小于50V的安全范围以内,即将电缆金属护套交叉互联。

金属护套交叉互联的方法是:将一侧A相金属护套连接到另一侧B相;将一侧B相金属护套连接到另一侧C相;将一侧C相金属护套连接到另一侧A相的方法。

金属护套经交叉互联后,I段C相连接到II段B相;然后又接到第III段A相,如上图所示,由于A、B、C三相的感应电动势的相角差为1200,如果三段电缆长度相等,则在一个大段中金属护套三相合成电动势理论上应等于零。
