郑州电缆厂家带你了解架空电缆
来源: 太平洋电线电缆 发布日期: 2020.12.18 浏览次数:
信息摘要:
郑州电缆厂家-河南太平洋线带你了解架空电缆 。

郑州电缆厂家-河南太平洋线带你了解架空电缆

所谓架空线是相对电缆说的,就是由杆塔将导线架设在一定高度传输电能的线路。对于高压输配电网架空线的对地绝缘一般是靠空气的,以前的配电线路(10kV以下除380V)一般也采用裸导线,但由于市区配电环境复杂,常常发生短路接地及雷击线路的情况,导致供电可靠性降低,所以目前一般10kV以下架空线路都采用绝缘导线(即导线外层包裹绝缘层),这就是所谓的绝缘架空线绝缘电缆,许多时候称为架空绝缘电缆或架空电缆。

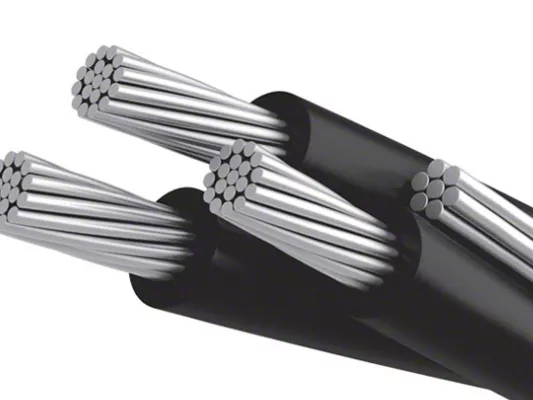

架空电缆是装有绝缘层和保护外皮的架空导线,采用类似于交联电缆生产工艺制造的一种专用电缆,是介于架空导线和地下电缆之间的新的输电方式。

架空电缆具有供电可靠性高、供电安全性好、架设和维修方便和经济性合理等主要特点。其主要技术参数包括耐候性、绝缘水平、内、外半导电屏蔽层。


1、 线芯

架空绝缘导线有钢芯铝、铝芯和铜芯两种。在配电网中,铝芯应用比较多,主要是铝材比较轻,而且较便宜,对线路连接件和支持件的要求低,加上原有的配电网也以钢芯铝绞线为主,选用铝芯线便于原有网络的连接。在实际使用中也多选用铝芯线。铜芯线主要是作为变压器及开关设备的引下线。


2、绝缘材料

架空绝缘导线的绝缘保护层有厚绝缘(3.4mm)和薄绝缘(2.5mm)两种。厚绝缘的运行时允许与树木频繁接触,薄绝缘的只允许与树木短时接触。绝缘保护层又分为交联聚乙烯和轻型聚乙烯,交联聚乙烯的绝缘性能更优良。



3、规格型号表示方法及意义

表示方法为:代号-额定电压 芯数×标称截面 标准编号

如:JKLYJ-10 1×120 GB/T 14049-2008

表示意思为铝芯交联聚乙烯绝缘架空电缆,额定电压10kV,单芯,标称截面为120mm2。

常用的型号及意义:

JK--架空用系列

TR--软铜导体

L --铝导体

LH--铝合金导体

YJ--交联聚乙烯绝缘

Y --高密度聚乙烯绝缘

/B--本色绝缘

/Q--轻型薄绝缘结构

G --钢芯

JKYJ--铜芯交联聚乙烯绝缘架空电缆

JKTRYJ--软铜芯交联聚乙烯绝缘架空电缆

JKLYJ--铝芯交联聚乙烯绝缘架空电缆

JKLHYJ--铝合金芯交联聚乙烯绝缘架空电缆

JKY--铜芯聚乙烯缘架空电缆

JKTRY--软铜芯聚乙烯绝缘架空电缆

JKLY--铝芯聚乙烯绝缘架空电缆

JKLHY--铝合金芯聚乙烯绝缘架空电缆

JKLYJ/B--铝芯本色交联聚乙烯绝缘架空电缆

JKLHYJ/B--铝合金芯本色交联聚乙烯绝缘架空电缆

JKLYJ/Q--铝芯轻型交联聚乙烯绝缘架空电缆

JKLHYJ/Q--铝合金芯轻型交联聚乙烯绝缘架空电缆

JKLY/Q--铝芯轻型聚乙烯绝缘架空电缆

JKLHY/Q--铝合金芯轻型聚乙烯绝缘架空电缆

JKLGYJ--钢芯加强铝芯交联聚乙烯缘架空电缆

JKLGY--钢芯加强铝芯聚绝缘架空电缆


架空电缆按其结构不同可分为硬铝线结构、硬拉铜线结构、铝合金线结构、钢芯或铝合金芯支撑结构和自承式三芯纹合结构(线芯可为硬铝或硬铜线)等。


芯数分为单芯(1)、三芯(3)、3+K(A)与3+K(B),K表示承载绞线,A表示钢承载绞线,B表示铝合金承载绞线。


JKY、JKTRY、JKLY、JKLHY、JKLYJ/Q、JKLHYJ/Q、JKLY/Q、JKLHY/Q、JKLGYJ、JKLGY一般为单芯架空电缆,导体主要截面有10~400mm2。


郑州电缆厂家-河南太平洋线缆供应的架空电缆系列产品适用于交流额定电压35KV及以下架空电力线路,在城镇、高层建筑和林区等安全性要求较高的场合使用。产品型号丰富,国标保检,支持定做,欢迎询价采购!400-002-0068
