郑州电缆厂:控制电缆的编号
来源: 太平洋电线电缆 发布日期: 2021.03.03 浏览次数:
信息摘要:
控制电缆是电力电缆之外使用比较广泛电缆线种类,了解控制电缆的编号有利于正确应用控制电缆,郑州电缆厂-河南太平洋线缆带你了解控制的编号

控制电缆是电力电缆之外使用比较广泛电缆线种类,了解控制电缆的编号有利于正确应用控制电缆,郑州电缆厂-河南太平洋线缆带你了解控制的编号:

控制电缆的属性主要是回路的属性,目前二次设计有如下回路:电流、电压、控制、信号、切换、闭锁等,每一个都建议用字母表示。所以具体表示如下:

1、设备位置序位号规则

主控室屏柜间连接对应无号优先顺序位。附属位为4和5,其中间隔二次屏柜之间的连接附属位为4,如:保护和保护之间,保护和间隔测控之间;间隔设备与综合公用设备连接对应附属位为 5,如:间隔保护和母线保护、PT并列、故障录波、GPS等;综合设备与其本体对应的公用测控间用附属位 4表示,如:母线保护和公用测控,PT并列和公用测控之间。

第一个电压等级对应位为1,主要用于主控室至配电装置(以下同理);配电装置设备附属位为6,端子箱与间隔设备间联线用附属位控制编号。

第二个电压等级对应位为2;配电装置设备附属位为7。

第三个电压等级对应位为3;配电装置设备附属位为8。

主变压器本体对应顺序位为0,配电装置设备附属位为9,附属设备包括风冷箱、本体机构箱、有载调压机构箱、主变端子箱、中性点刀闸、间隙电流互感器等。

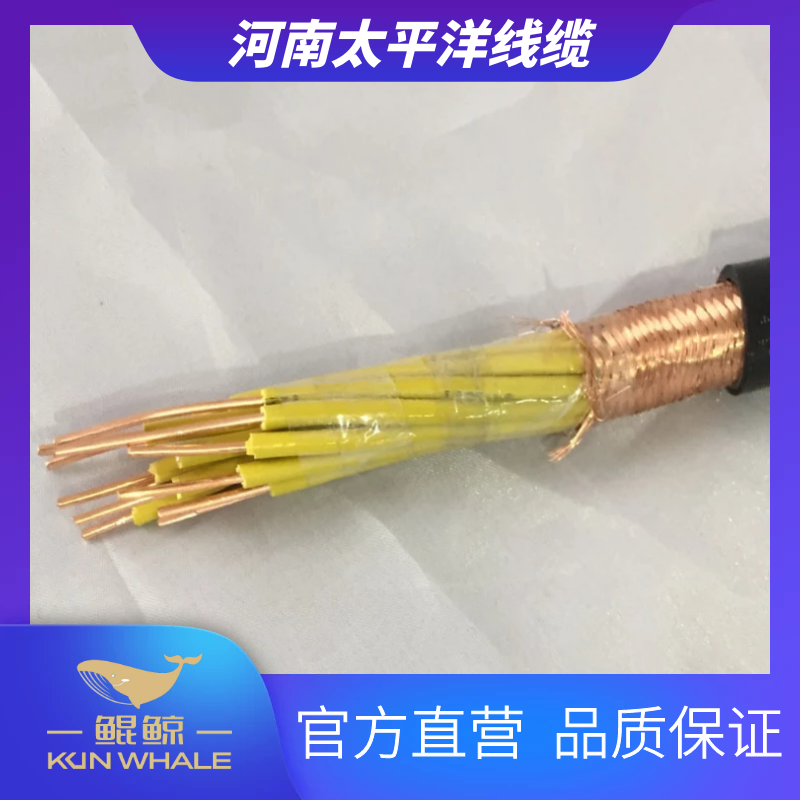

控制电缆的编号

在变电站电气二次设计中,二次回路编号和控制电缆编号都有一定的规定,通过规范规定、设计手册和一些工程设计实践总结而来,这些规定对电气二次图纸设计起到规范性、便利性的作用。下面是电气二次回路编号和控制电缆编号的规定性总结,了解这些规定,有助于从事电气二次回路的设计师良好设计习惯的养成。

1. 回路编号:(全部单号为正极性如01,双号为负极性如02)

-微机系统数字量:D001~D999,连续使用;公共端D001,D002;

-模拟量回路(变送器输出):A001~A999,连续使用;

-信号及其他回路:701~799的单号,公共端701和 702;

或7011~7999的单号.公共端 7011和7012;

-DC保护回路:01~099;或 011~029;031~049 ;051~069;

-DC控制电缆回路:合闸:103~131, 203~231,303~331 ;

跳闸:133~149,233~ 249,333~349;

合闸监视回路:105,205,305;

跳闸监视回路:135,235,335;

-AC电流回路:LH-TA:A401,B401,C401,N401;

1LH-1TA:A411,B411,C411,N411;

4LH-4TA:A441,B441,C441,N441;

-AC电压回路:

-切换后的AC电压回路:(用于双母线系统,用于电度表回路加’)

6kV~11 kV: A760,B760,C760,L760,S760,N600;

20kV~22 kV: A720,B720,C720,L720, S720,N600;

33kV~35 kV: A730,B730,C730,L730, S730,N600;

110kV~132kV: A710,B710,C710,L710, S710,N600;

220kV~230kV: A720,B720,C720,L720, S720,N600;

500kV: A750,B750,C750,L750, S750,N600;

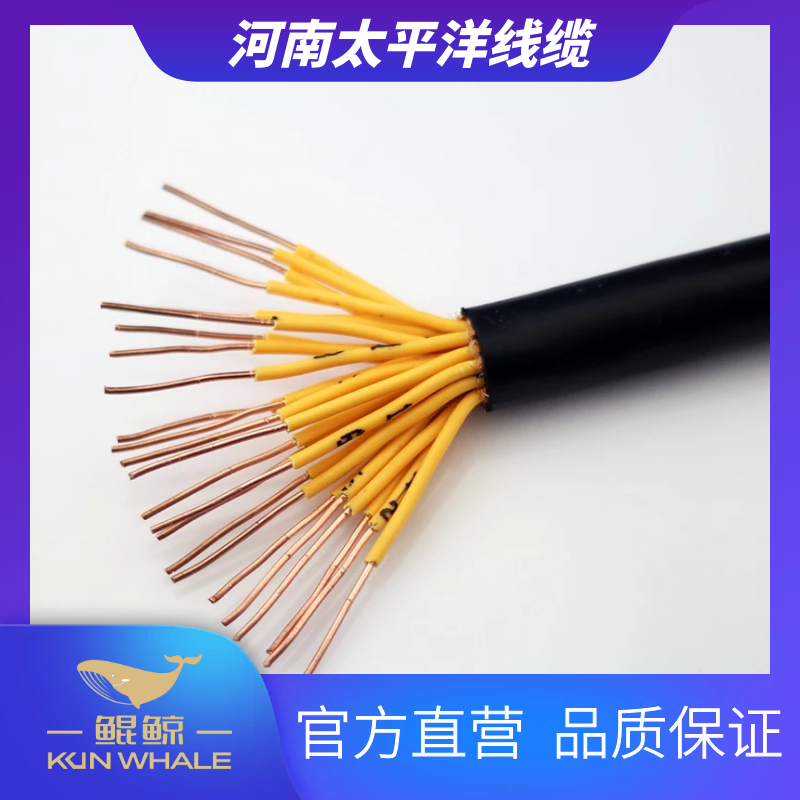

控制电缆的编号

2.控制电缆编号:

-控制室内: 130~149; -控制室至配电装置:101~ 129;

-6kV~11 kV配电装置内: 150~159

-20kV ~22 kV配电装置内: 160~169

-33kV~35 kV配电装置内: 170~179

-110kV~132kV配电装置内:180~189

-220kV~230kV配电装置内:190~199

-330kV~500kV配电装置内:180~189( 500kV变电站一般无110kV)


以上就是控制电缆的编号,希望能帮助到您,郑州电缆厂-河南太平洋线缆生产供应控制电缆、屏蔽控制电缆、阻燃控制电缆、铠装控制电缆等各种规格型号的控制电缆,支持定做,量大从优,欢迎询价采购!详情:15838252668
