这里使用210kW单负荷铜线主要考虑安全截流问题,为了避免电流过大导致导线加热严重和距离过大导致电压损失,我们想限制铜线截流在一定范围内,最高电流值为安全负荷流量,电流值主要与截面积有关。
经验丰富的电工有根据负荷估计电流值的经验。例如,1kW的电力负荷一般为2A,因此210kW约为420A。根据安全截流量的估算值,185mm2铜线的安全截流量为185x2.5=463A,其2.5为安全截流量系数。因为在这里,我们应该考虑如果是长途线路压降、导线加热和环境温度,最好选择185mm2的铜线。
估计单位总负荷为210KW所需铜线的截面积:
如果用电单位总负荷加起来是210kW,我们可以从安全和节约成本的角度降低一个等级,也就是说,我们可以使用截面积为150mm2的铜线,也可以满足总负荷为210kW的要求。因为这些满足是分散的,不一定同时运行,所以降低等级和面积应该没有问题。
估算方法:

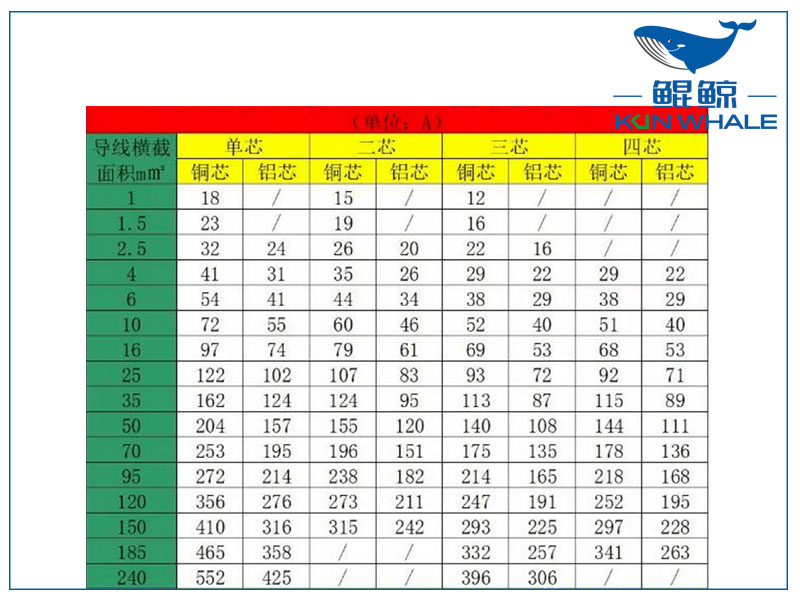

对于经验丰富的技术工程师来说,他们在具体施工中积累了大量的具体经验,如先获得安全截流,然后结合各种因素确定截面积。以下是一些普通铜线的安全截流估算值:16mm2的安全截流为125A,25mm2的安全截流为158A,35mm2的安全截流为200A,50mm2的安全截流为245A,70mm2的安全截流为285A,95mm2的安全截流为360A,120mm2的安全截流为375A等。
这些都是室温下的安全截流。如果在高温工作环境下,应适当减少安全截流,一般为估计值的90%。
