新型控制电缆电线的制作方法

本发明属于电线电缆制造技术领域，具体涉及一种控制电缆。随着国民经济的快速发展，适用于工矿企业、能源交通部门、控制、监测电路和交流额定电压450/750伏及以下保护线路的控制电缆得到了突飞猛进的发展。随着全球节能减排和低碳经济的倡导，控制电缆也在朝着高质量、低成本、轻量化的方向发展。

传统控制电缆以铜线为导体，PVC为绝缘层，铜线为屏蔽层，以KVVP7*2.5为柱。用于导体和屏蔽的铜量占电缆总重量的57.10%，必然会消耗大量的铜。随着世界铜资源的短缺，铜的价格上涨，导致电缆成本大幅增加，经济大幅下滑。

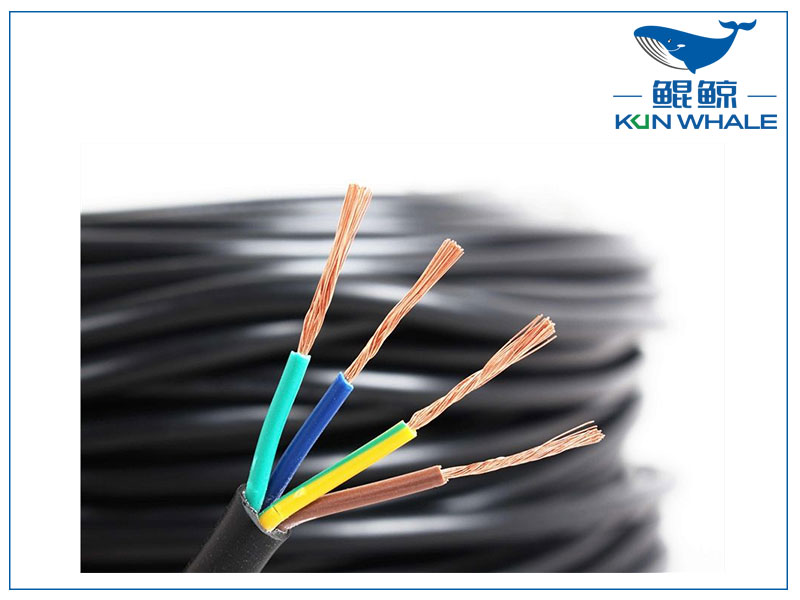

为了解决上述技术问题，技术人员提出了一种控制电缆，通过以下技术方案实现了：控制电缆。控制电缆包括从外到内依次套装的护套、屏蔽层、隔离层和缆芯；缆芯由多根绝缘单线绞合而成；绝缘单线包括导体和包覆在导体外的绝缘层；导体为铜包铝线，以铝芯线为主体，在铝芯线的外侧包覆有铜线层；导体外包覆的绝缘层为交联聚乙烯绝缘层；包覆在导体外的交联聚乙烯绝缘层与铜包铝导线形成铜包铝导体的交联聚乙烯绝缘单线；屏蔽层是由多根铜包铝线编织或缠绕而成的铜包铝屏蔽层。护套由聚氯乙烯护套材料挤压而成。铜包铝线上的铜线层与铜包铝线的体积比为15% -2%。

采用上述技术方案，本实用新型提出的控制电缆具有以下有益效果。

1.本实用新型用铜包铝线代替铜线作为电缆的导体和屏蔽层。由于铜的密度为3.63克/立方厘米和8.9克/立方厘米，在同等条件下，用铜包铝线代替铜线，金属材料的结构重量减轻了59.18%，不仅大大节约了电缆的生产成本，而且大大减轻了电缆的重量。

2.本实用新型采用交联聚乙烯绝缘代替聚氯乙烯绝缘，使电缆导体的长期允许工作温度从70提高到90，提高了本实用新型电缆的载流量，使其载流量指标略优于同规格的传统控制电缆；

3.本实用新型用交联聚乙烯绝缘代替聚氯乙烯绝缘。由于交联聚乙烯的密度为0.95克/立方厘米，聚氯乙烯的密度为1.45克/立方厘米，在相同条件下，用交联聚乙烯保温材料代替聚氯乙烯保温材料，降低了保温层的结构重量。

综上所述，本实用新型具有电缆质量高、成本低、重量轻的特点。
